第一名解决方案
无需信号掩码的直接回归
我们要感谢 PhysioNet 和 Kaggle 组织这次 ECG 信号预测竞赛。特别感谢 @hengck23 分享图像校正 pipeline。该 pipeline 包括阶段 0（图像旋转和单应性变换）和阶段 1（校正单应性变换后的图像）。我们将这两个阶段整合到了我们的工作流程中，并开发了一种策略，直接从这些校正后的图像预测所有 ECG 导联。
概述
- 基于校正图像的预测
- 将各种图像风格转换为标准化格式，最大限度地减少不同视角带来的不一致性。这有助于模型忽略空间失真，专注于基本的心脏模式，从而产生更准确和可靠的 ECG 预测。
- 从高分辨率图像重映射
- 输入图像使用两种不同的方法生成，以最大化特征保留：
- 1. 基于单应性：在重映射之前以高分辨率校正图像。
- 2. 直接重映射：跳过单应性转换，直接对源图像执行重映射。
- 傅里叶域重采样
- 重采样不是在时域使用线性插值，而是在傅里叶域使用 scipy.signal.resample 执行。这种方法更适合 ECG 信号。
数据准备
为了验证模型，前十个训练样本被用作验证集。
Pipeline
1. 预处理

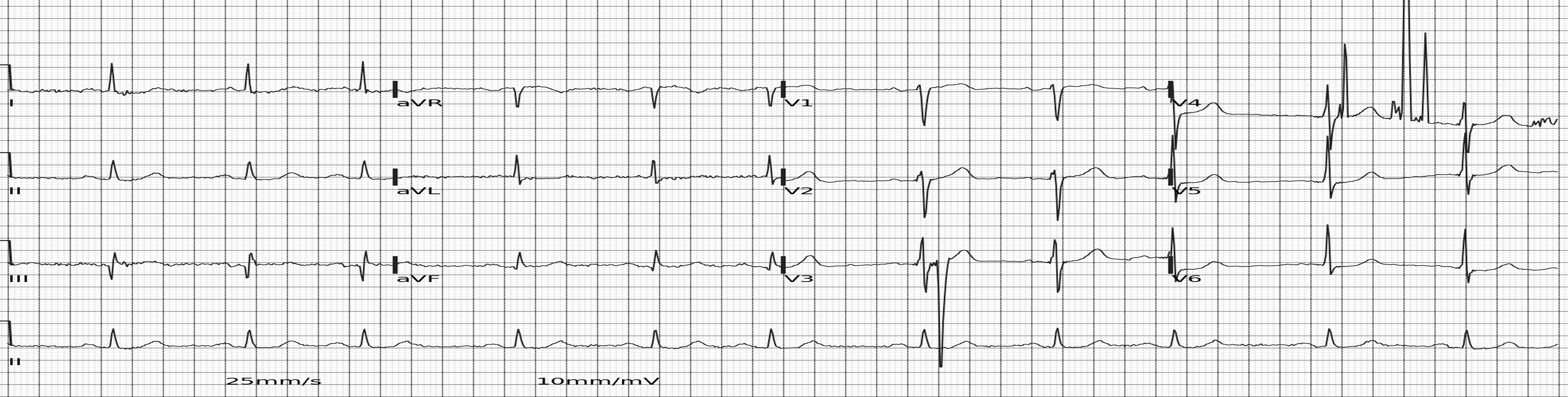

使用了两种方法来生成预测模型的输入图像。第一种方法通过单应性矩阵将旋转后的图像转换为 3200x2400 分辨率，随后进行网格点重映射。第二种方法使用单应性矩阵重新缩放网格点，并直接在旋转后的图像上执行重映射。在这两种情况下，包含 ECG 信号的下部区域被裁剪以供使用，而包含个人信息的上部部分被丢弃。
随后，图像被转换为灰度，并与基于坐标的特征连接作为模型输入，为网络提供视觉强度和空间上下文，以确保更准确的 ECG 信号预测。

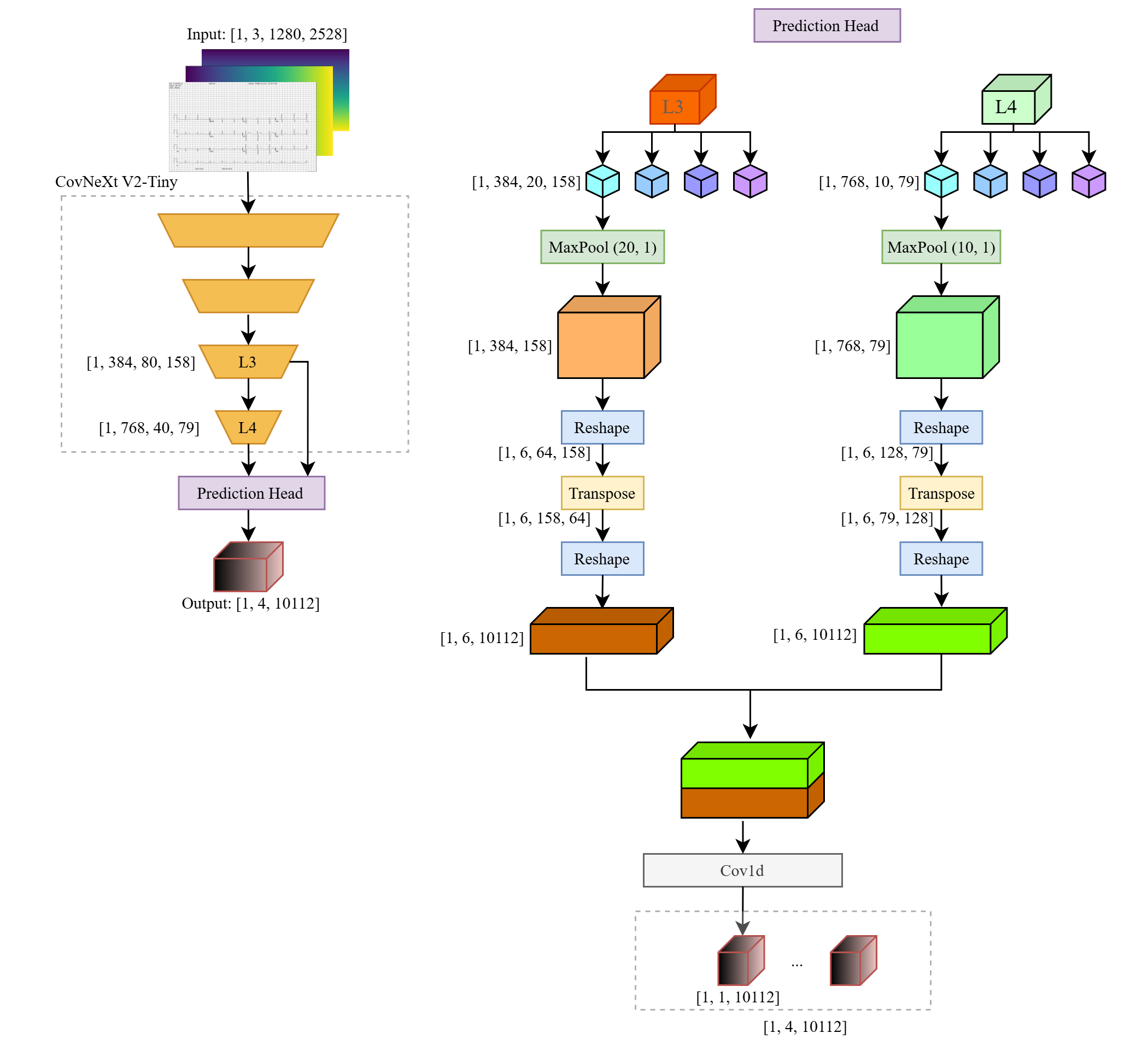

2. 预测策略 1
骨干网络最后一个和倒数第二个 block 的特征被用作数值预测的输入。由于 ECG 图像由四个垂直堆叠的数据组组成，这些特征按高度分为四段。这些段随后被扩展为输入图像宽度的四倍。

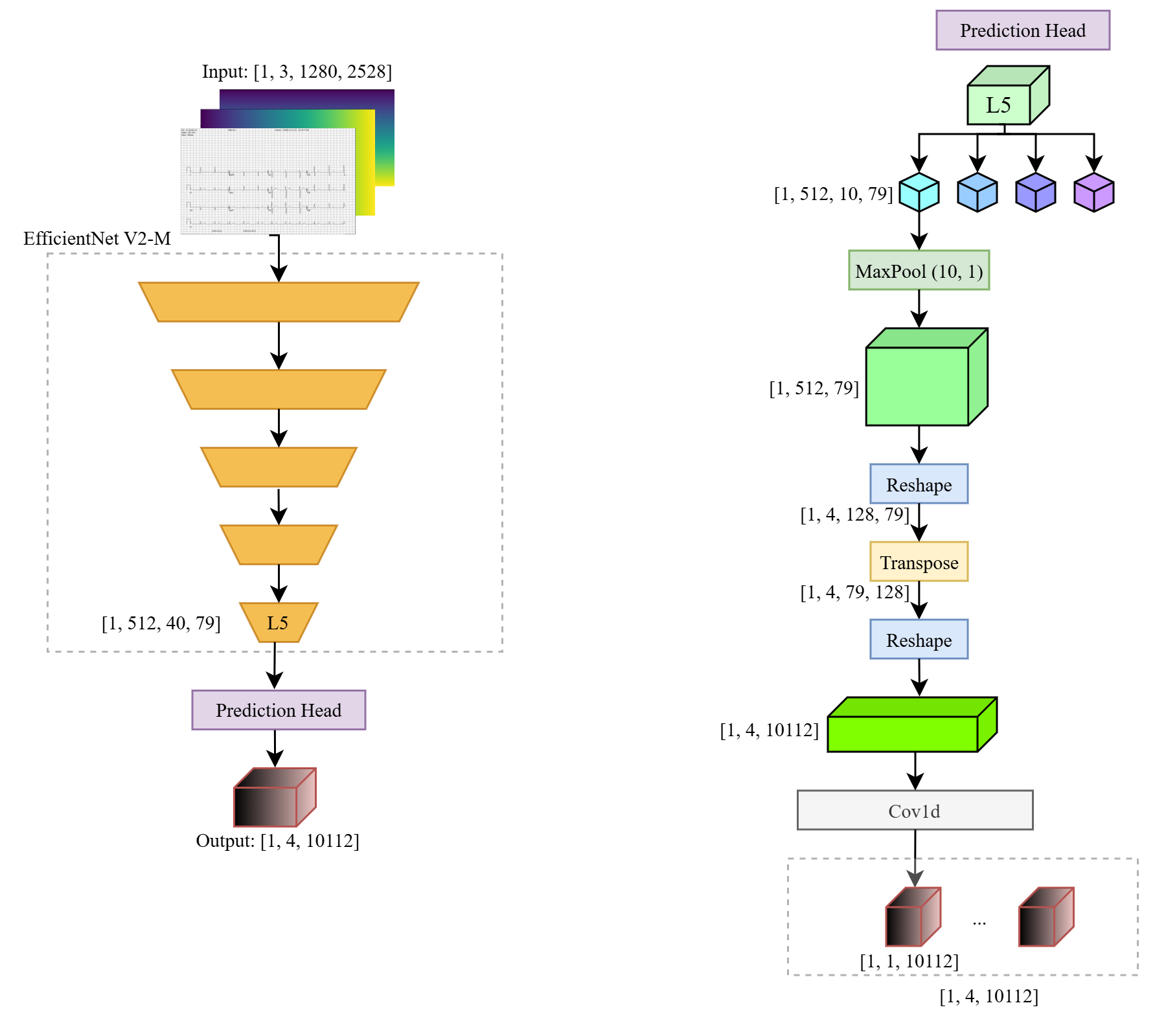

3. 预测策略 2
骨干网络最后一个 block 的特征被用作数值预测的输入。鉴于 ECG 图像包含四个垂直堆叠的数据组，特征按高度分为四段。这些段随后被扩展为输入图像宽度的四倍。

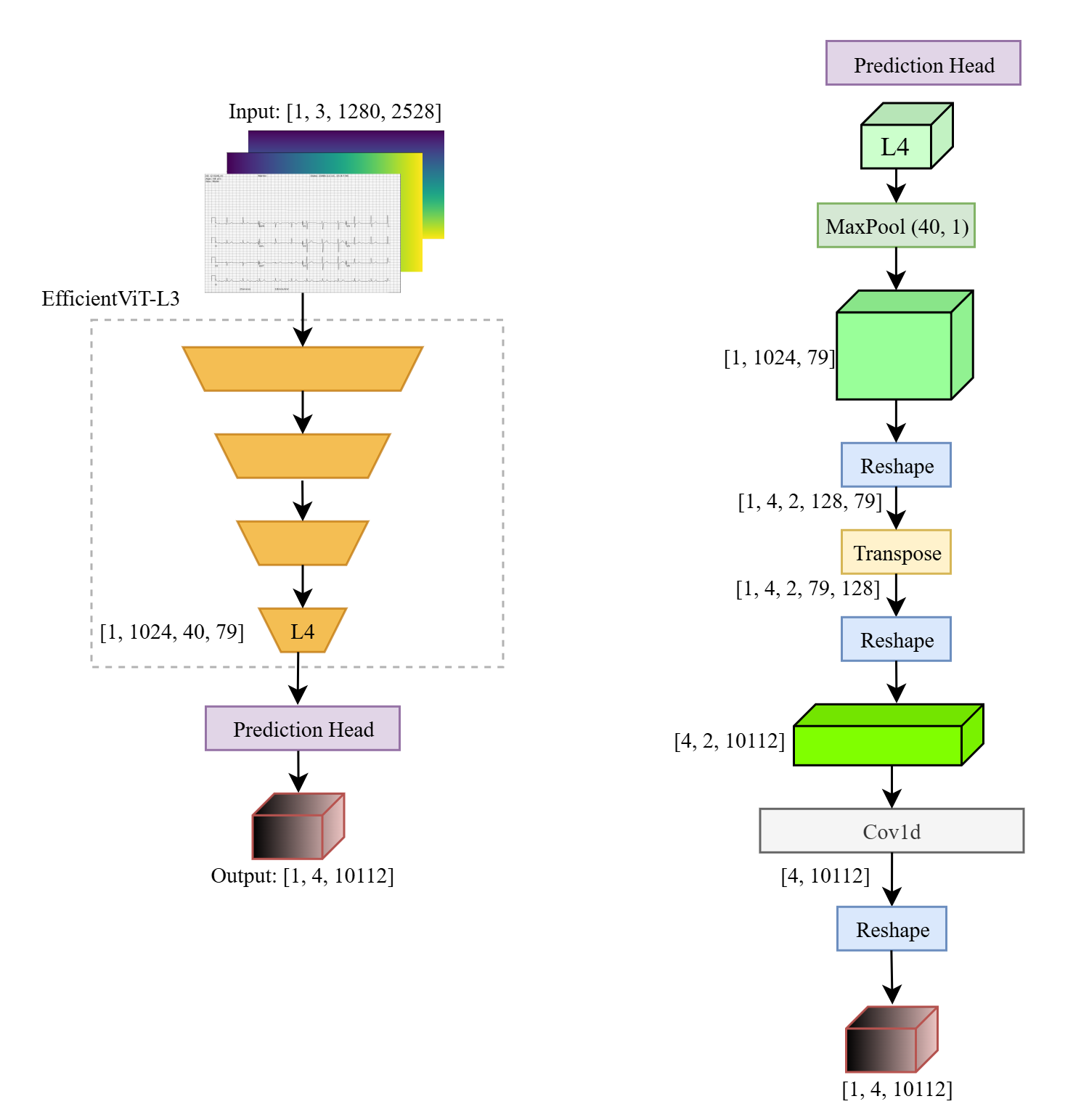

4. 预测策略 3
骨干网络最后一个 block 的特征被用作数值预测的输入。与策略 1 和策略 2 不同，不是按高度划分特征，而是首先使用最大池化合并高度维度。然后将通道分为四段，并扩展为输入图像宽度的四倍。
5. 后处理
基于模型输出，选择中间的 10,000、15,000 或 20,000 个输出，随后进行重采样。此后，基于 ECG 特性和爱因托芬定律（Einthoven's Law）执行三种类型的导联混合，以优化信号：
- 将长 II 导联的前四分之一与 II 导联混合
- 如果 np.abs(II-I-III).mean() < 0.01，应用 'II = I + III'
- 如果 np.abs(aVR+aVL+aVF).mean() < 0.01，应用 'aVR + aVL + aVF = 0'
6. 测试时增强 (TTA)
共实施了三种测试时增强 (TTA) 策略。这些涉及用于亮度控制的 gamma 调整（1.0、0.9 和 1.1），以及阶段 1 输入的裁剪和调整大小。
- 裁剪： 阶段 1 输入调整为 1560x1248，随后中心裁剪为 1440x1152。
- 调整大小： 阶段 1 的输入分辨率调整为 1600x1280。
7. 训练细节
使用 SmoothL1Loss 作为损失函数，AdamW 作为优化器，batch size 为 1。学习率设置为 1e-4，并由 cosine 学习率调度管理。

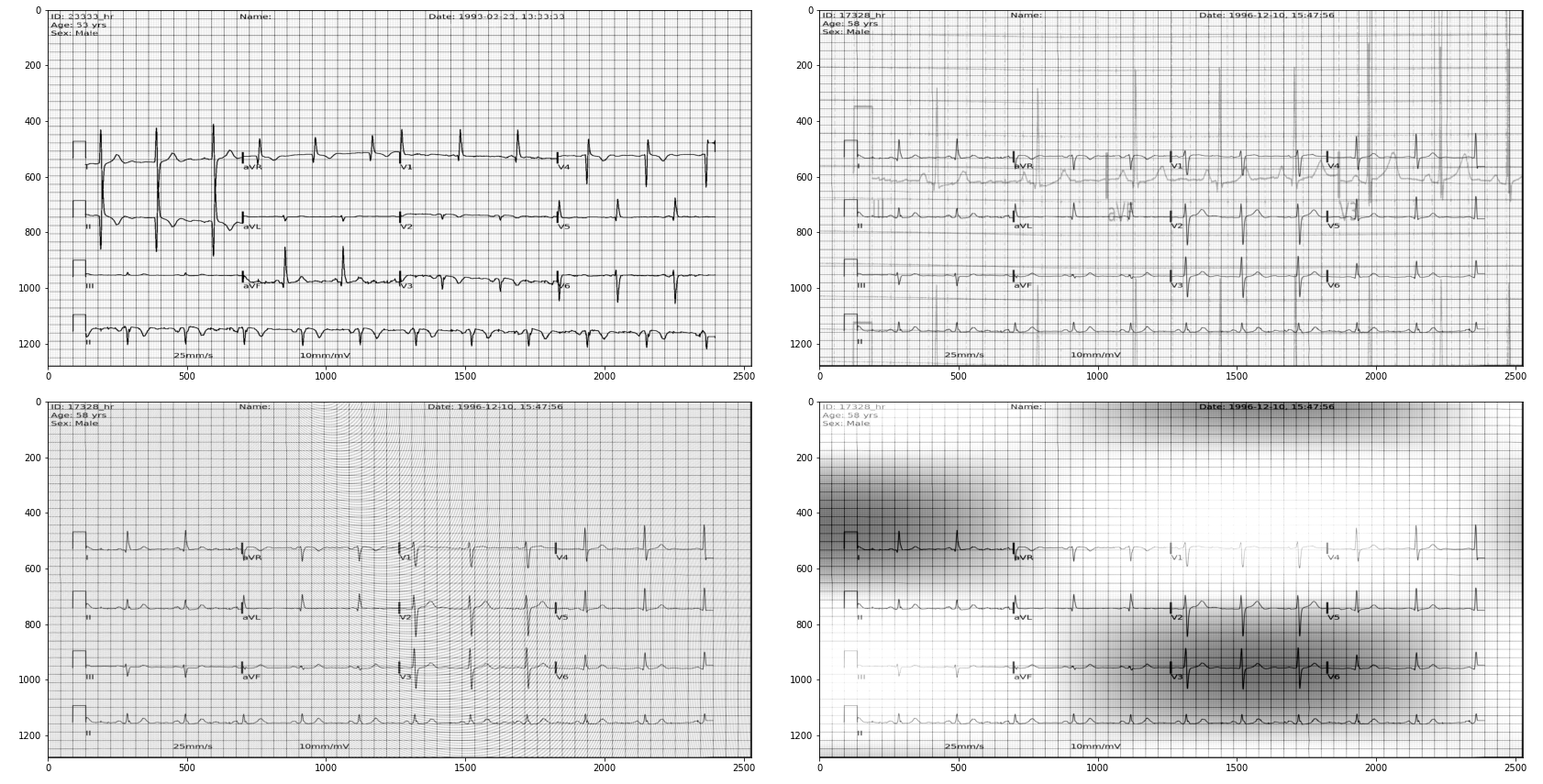

数据增强
生成合成空白 ECG 图像，以防止模型在遇到遮挡或噪声时预测异常值。还对 ground truth 数据应用了随机变化以增加多样性。此外，引入了摩尔纹（Moiré patterns）、 flare 和叠加的非校正图像，以增加训练难度并增强模型鲁棒性。
结果
共集成了十个模型。对于验证，从十个图像 ID 中选取三个段（0006、0009 和 0012），共 30 张图像。
TTA 的实施使整体性能提高了 0.07，而基于爱因托芬定律的校正提供了额外的 0.06 提升。
| 模型 | 验证集 | LB (Private) | 骨干网络 | 输入尺寸 | 输出尺寸 | 预测策略 | 集成权重 |
|---|---|---|---|---|---|---|---|
| 1 | 26.79 | convnextv2_tiny | 5056x1280 | 4x20000 | 策略 1 | 20 | |
| 2 | 26.21 | convnextv2_base | 2528x1280 | 4x10000 | 策略 1 | 32 | |
| 3 | 26.50 | tf_efficientnetv2_m | 5056x1280 | 4x20000 | 策略 2 | 30 | |
| 4 | 26.03 | hgnetv2_b6 | 5056x1280 | 4x20000 | 策略 2 | 11 | |
| 5 | 26.46 | mambaout_base | 5056x1280 | 4x20000 | 策略 2 | 8 | |
| 6 | 25.65 | caformer_m36 | 2528x1280 | 4x10000 | 策略 2 | 9 | |
| 7 | 26.77 | 22.98 (22.75) | convnextv2_tiny | 5056x1280 | 4x15000 | 策略 3 | 31 |
| 8 | 26.56 | inception_next_small | 5056x1280 | 4x15000 | 策略 3 | 23 | |
| 9 | 26.76 | inception_next_base | 5056x1280 | 4x20000 | 策略 3 | 27 | |
| 10 | 26.78 | inception_next_base | 5056x1280 | 4x20000 | 策略 1 | 25 |

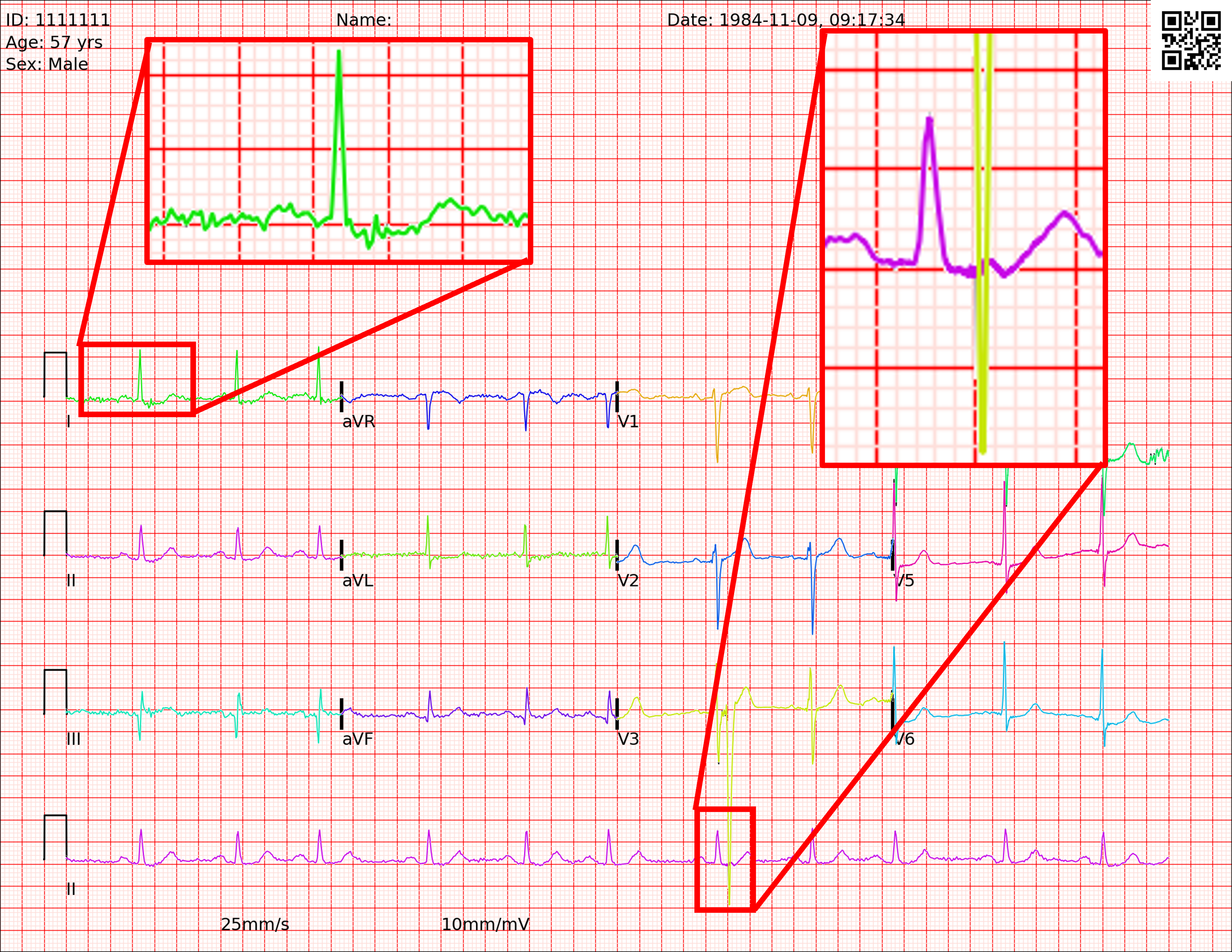

1. 信号交叉
为了评估模型鲁棒性，使用 ECG-Image-Kit 选择了导联重叠或交叉的案例。结果表明，即使在 Lead V3 和 Lead II 部分相交的情况下，模型仍然能够生成准确的预测。
2. 重采样
比较了使用 scipy.signal.resample 和线性插值进行后处理的 SNR 差异。（仅在本地测试了一张图像）
| Scipy.signal.resample | 线性插值 | |
|---|---|---|
| SNR | 23.834 | 22.176 |
3. 重映射
比较了从高分辨率和低分辨率图像重映射的 SNR 差异。（仅在本地测试了一张图像）
| 从高分辨率重映射 | 从低分辨率重映射 | |
|---|---|---|
| SNR | 23.834 | 21.267 |

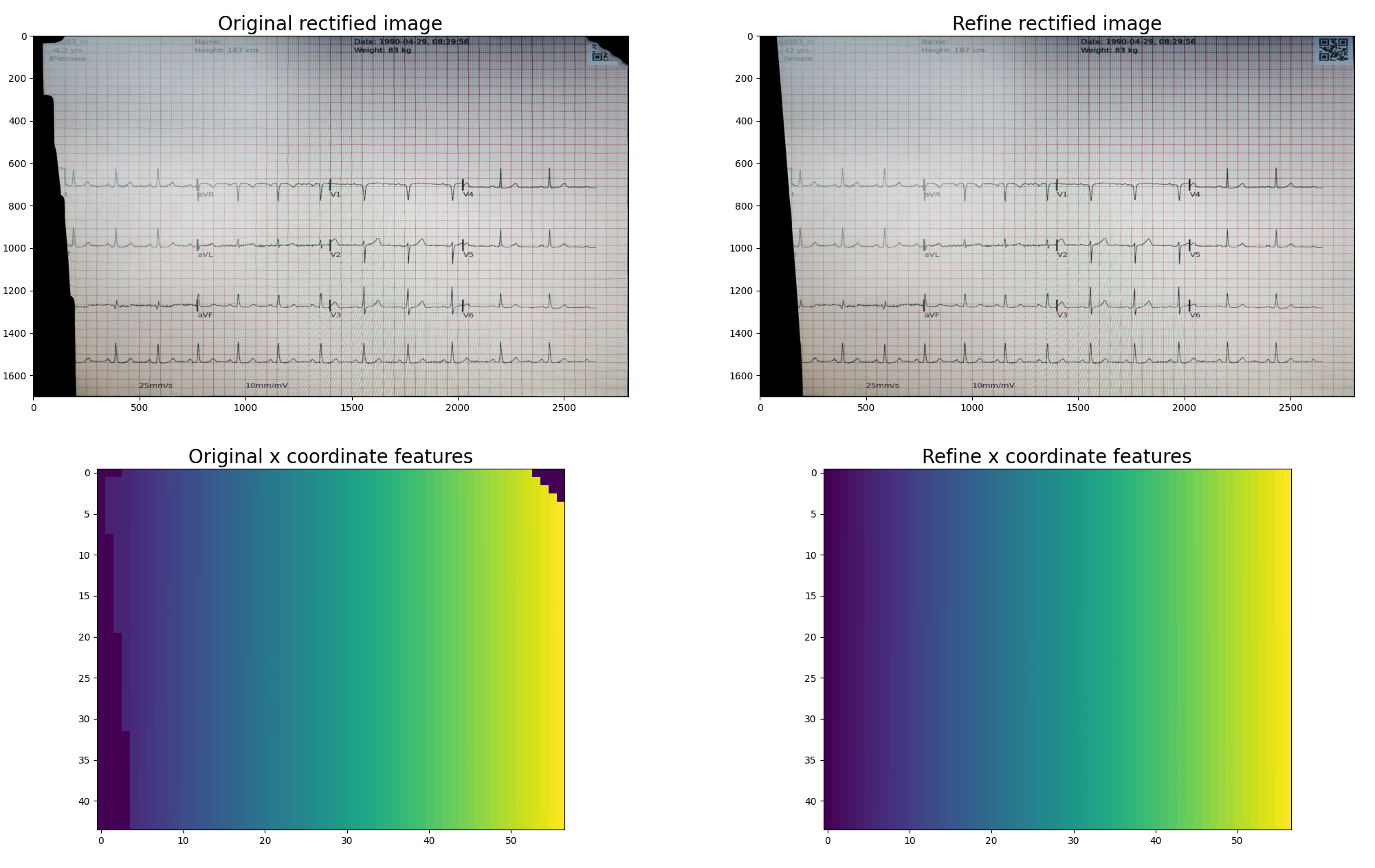

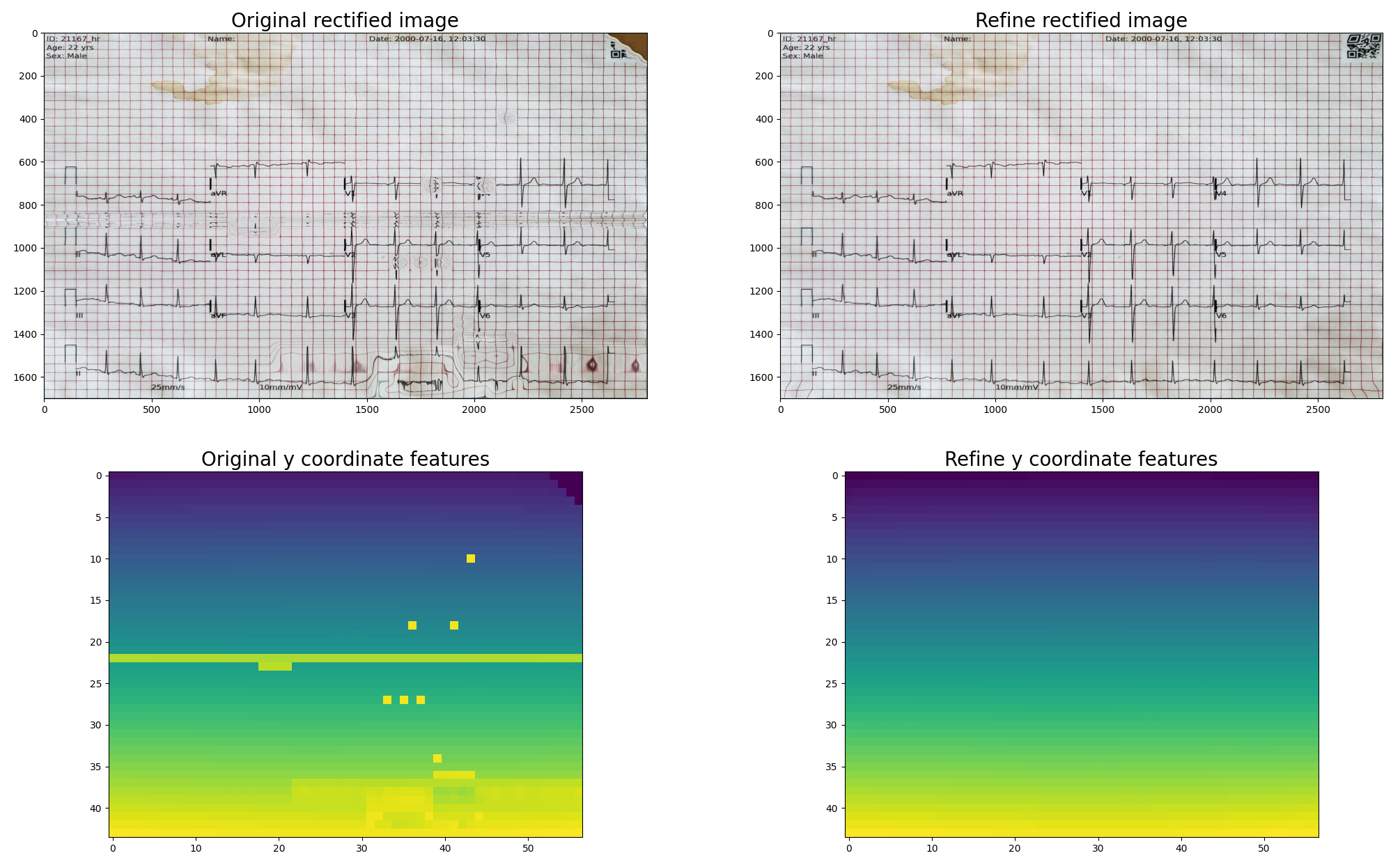

4. 校正
实施了两种主要增强功能以改进原始校正方法的输出质量：
- 网格点位置使用特征图的加权平均值计算，以保留浮点精度。
- 利用曲面拟合识别并去除异常值， resulting gaps 通过插值或回归函数本身填充。这种方法确保了平滑的图像边缘，并显著增强了校正图像的整体结构完整性。
其他

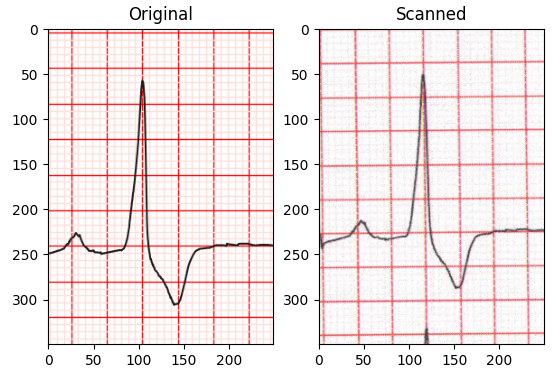

图像 3 是通过扫描图像 1 生成的，但我们发现图像 3 中网格和信号之间的偏移与图像 1 中的不同。
