第二名解决方案

致谢

我要感谢组织者和 Kaggle 工作人员举办并运行了这场出色的竞赛。我也向 @hengck23 致以诚挚的谢意，感谢他发布了出色的 baseline 笔记本和讨论。

概述

我的 pipeline 在阶段 0 和阶段 1 未经修改地使用了 @hengck23 的 公开实现。因此，本解决方案主要侧重于阶段 2 的分割和后处理技术。

关键创新：

• 将竞赛时间序列数据替换为原始的 PTB-XL 数据集信号 (500Hz)
• 使用稀疏掩码直接预测信号采样位置
• 构建一个融合导间相位和振幅信息的 2.5D 分割模型（序列模型）
• 开发一个结合 timm 编码器和 @hengck23 的 MyCoordUnetDecoder 的全图分割模型（整体模型）

注意：在本解决方案说明中，我将标准 12 导联 ECG 的每一行称为“序列 (0-3)"。

策略

竞赛 metric 计算每张图像的 SNR，在线性 SNR 域中对其进行平均，然后转换为 SNR(dB) (讨论)。

因此，提高中等至高 SNR 图像的分数往往比在最难的低 SNR 案例上花费精力更能提高最终得分。在分析折外 (OOF) 预测后，我专注于改进中等难度和简单的图像，这些图像数量更多且更容易改进。

为了通过靠近采样点来最小化预测误差，我在三个关键领域改进了我的方法：

• 分割掩码创建
• 建模架构
• 后处理方法

数据

竞赛数据

竞赛数据是 PTB-XL 数据集 的子集。

虽然 PTB-XL 数据集以 500Hz 采样频率提供所有时间序列数据，但竞赛数据使用多种频率：250、256、500、512、1000 和 1025Hz。这表明竞赛组织者将原始的 500Hz 信号重采样到了这些不同的频率。

我通过计算相关系数将竞赛数据匹配回原始的 PTB-XL 时间序列，并将所有信号替换为其 500Hz 原始信号。

这种替换提高了采样位置的一致性，从而在训练期间带来了明显的 CV 改进。单折模型的 LB 分数从 21.67dB 提高到 22.49dB。

合成数据

由于仅使用竞赛数据就取得了令人满意的分数，且合成数据的进一步改进微乎其微，我没有在额外的数据合成上投入太多时间（使用 PTB-XL 数据集和 ECG-Image-Kit）。

考虑到私人数据集可能包含困难的 0015 类型褶皱数据，我在每个 epoch 的训练集中添加了少量随机选择的 0015 数据。

分割掩码

创建分割掩码的方法至关重要。这是因为通过 pipeline（时间序列 → 分割掩码 → 时间序列）重建信号时实现的 SNR 直接与模型的上限性能相关。

密集掩码（覆盖整个信号线）没有产生高的重建 SNR。相反，我创建了稀疏掩码，每列最多标注 2 个像素。

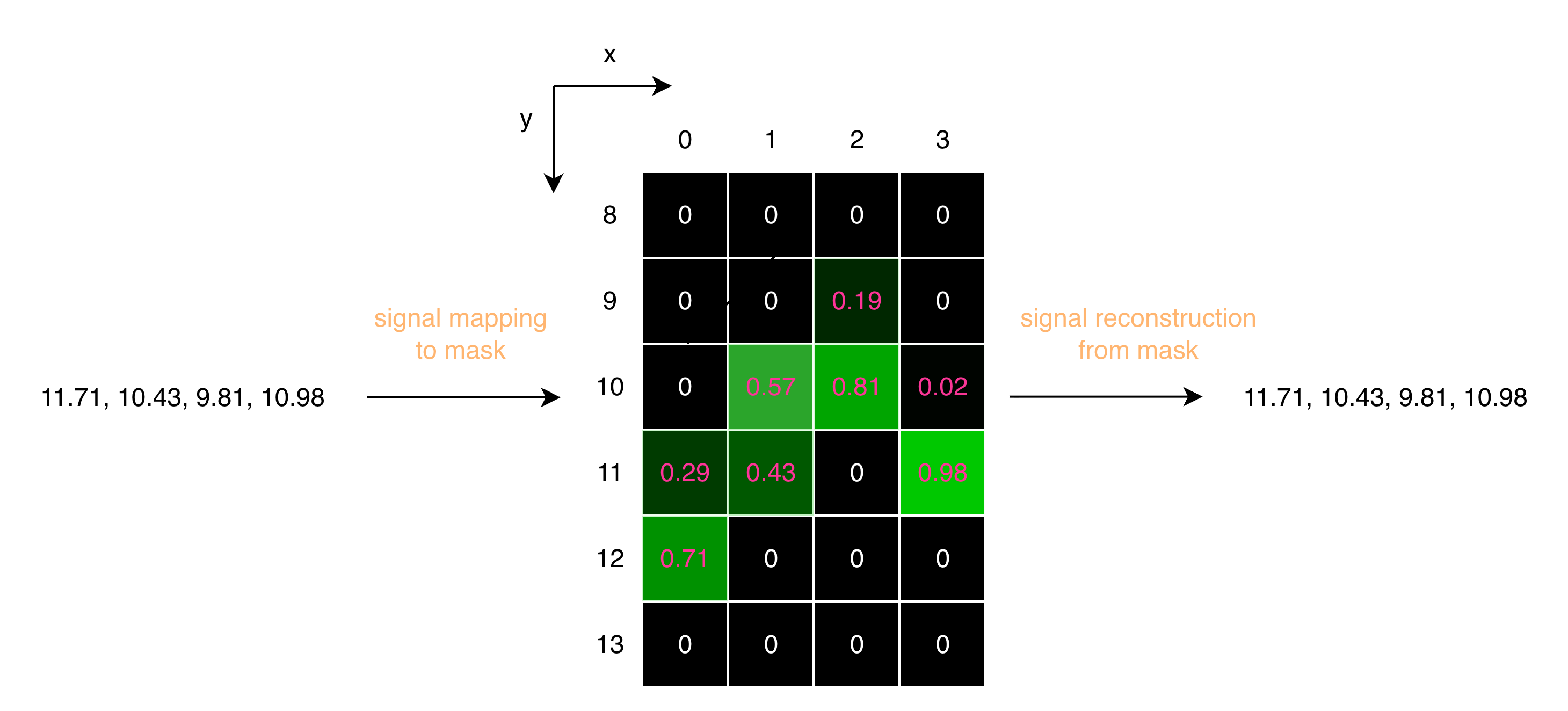

为了在后处理阶段实现亚像素精度的重建，我根据 y 坐标的小数部分将标签分布到两个像素（整数部分和整数部分 + 1）。在重建期间，我通过使用标签值作为权重计算 y 坐标的加权平均将其转换为时间序列数据。

为了在不重采样的情况下从 500Hz (sig_len=5000) 映射到掩码，我将掩码宽度设置为 5600 像素，并在 [301:5301] 范围内绘制掩码，覆盖 5000 像素。

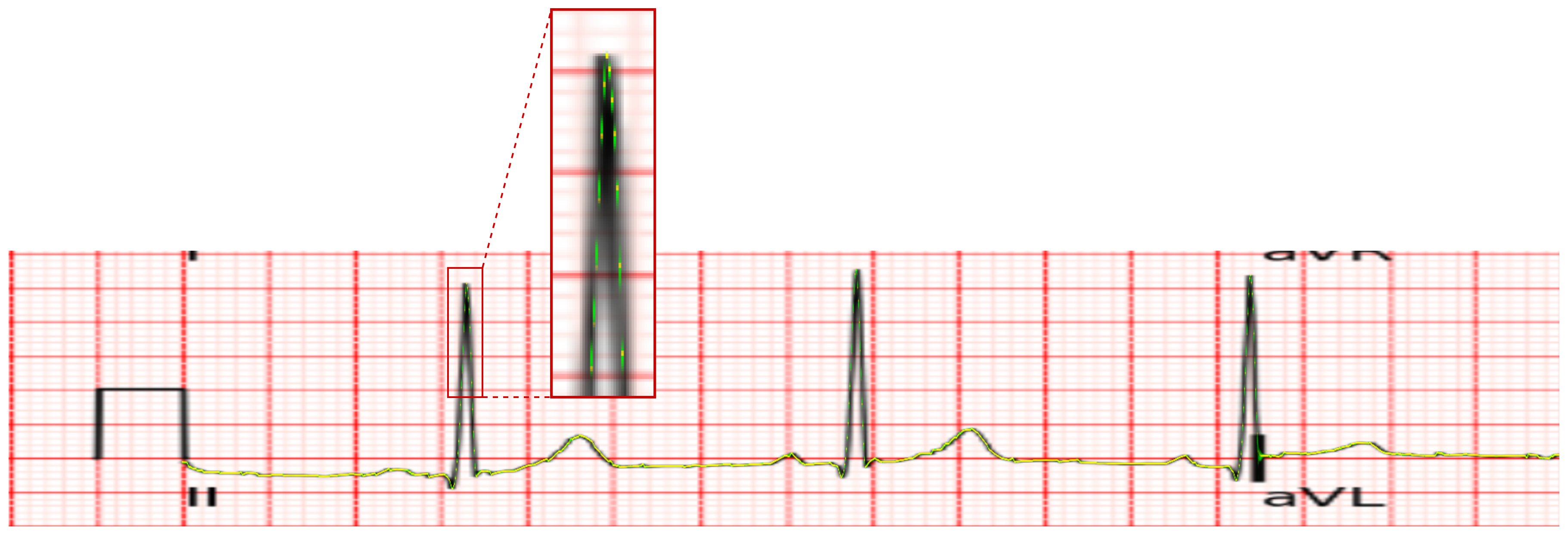

以下是创建的掩码和在此掩码上训练的模型的 OOF 预测结果（黄色：GT，绿色：预测）。

模型

我使用了两种类型的模型：

• 整体模型 (whole model)：结合 timm 编码器和 @hengck23 的 MyCoordUnetDecoder 的 U-Net 模型。
• 序列模型 (series model)：融合序列图像的 2.5D 分割模型。我使用它在导联之间共享相位和振幅信息。

整体模型架构

我基于 @hengck23 的模型构建了整体模型架构。我将编码器更改为来自 segmentation_models_pytorch 的 timm 编码器。我裁剪了图像的顶部并将其调整大小为 (1280, 5600)。

序列模型架构

特定的 ECG 导联具有很强的相关性（例如，爱因托芬定律）。为了将这些关系纳入模型，我构建了一个接受四个序列作为输入的 2.5D 模型。

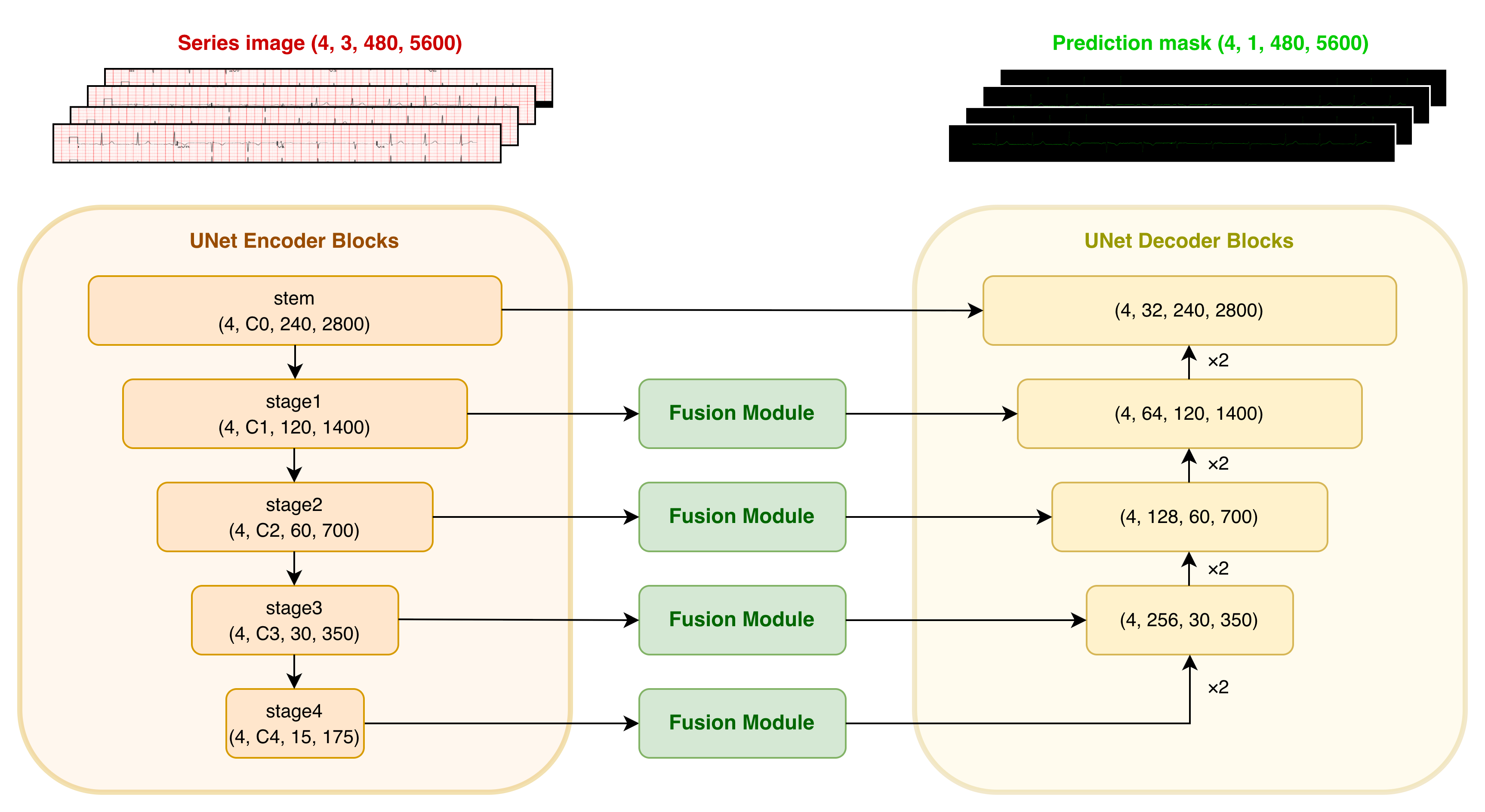

我在以零 mV y 坐标位置为中心的 ±3mV (240 像素) 范围内裁剪每个序列。共享的 U-Net 编码器处理每个序列图像，然后我在每个 U-Net 解码器层的连接路径中融合跨序列的特征。解码器提取特征，分割头将其转换为掩码预测。

融合模块

我测试了三种融合模块变体：

• conv2d
• 共享 conv2d
• conv3d

通常，2.5D 模型使用 conv3d、LSTM 或 transformers 来提取深度信息。LSTM 效果不佳（可能是由于参数设置不当）。由于经验有限，我没有尝试 transformers。

由于我想混合所有深度（序列堆叠顺序）信息，我还尝试了使用 conv2d 进行特征融合。虽然变体之间的差异很小，但 conv2d 显示了最好的 CV 结果。

conv2d

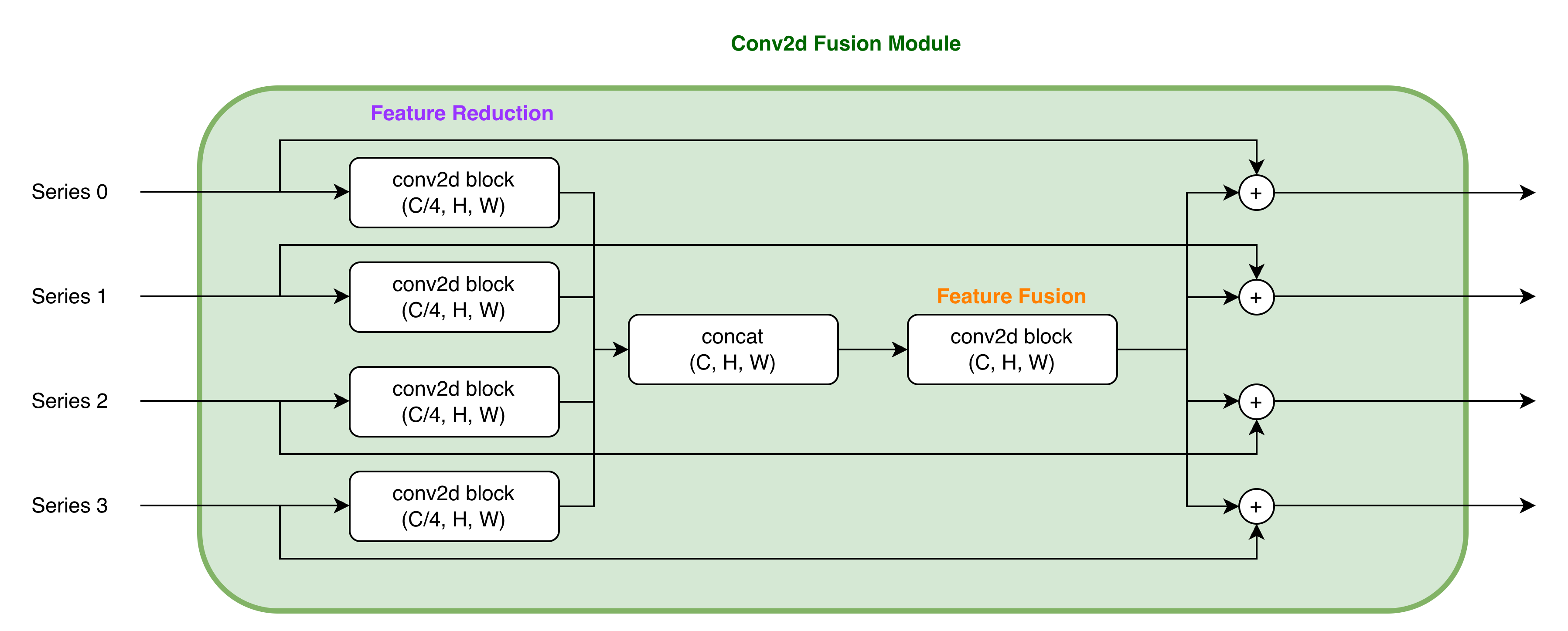

我应用 conv2d 块 (Conv2d→BatchNorm2d→ReLU) 进行特征缩减和特征融合。

共享 conv2d

为了节省参数，共享 conv2d 在所有序列之间共享缩减 conv2d 块。

conv3d

我将特征重塑为 (C, 4, H, W) 并多次应用 conv3d 块 (Conv3d→BatchNorm3d→LeakyReLU)。

模型比较

为了验证融合模块的有效性，我比较了预测结果。

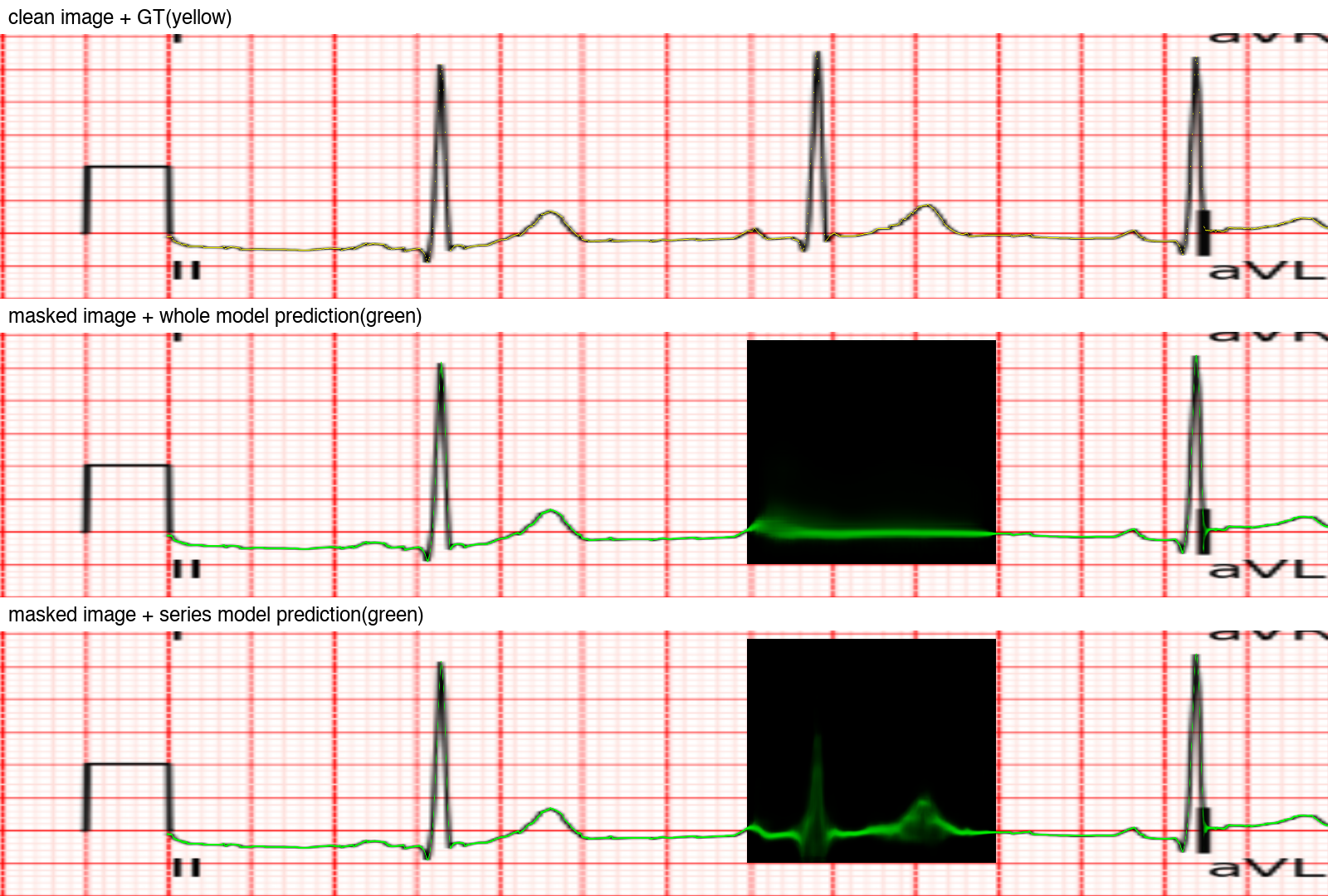

顶行显示具有未掩码信号和 GT 掩码的图像。中间行和底行显示具有掩码区域（模拟图像伪影）的图像，以及分别来自整体模型和序列模型的预测。

虽然整体模型无法预测掩码区域，但序列模型跨导联共享信息，使其能够合理预测峰值相位和振幅。

训练策略

参数

• 输入图像：阶段 1 校正图像
  • 整体模型：输入形状 = (3, 1280, 5600)
  • 序列模型：输入形状 = (4, 3, 480, 5600)
• Loss: BCEWithLogitsLoss(pos_weight=20)
• Epoch: 50
• Batch size: 4
• Optimizer: AdamW
  • Learning rate: 5e-4 ~ 1e-3
  • Weight decay: 0.01
• Scheduler: CosineAnnealingLR

提示：梯度检查点 (Gradient checkpointing) 对于减少高分辨率图像的激活内存消耗非常有效

数据增强

image_only_aug = A.Compose([
    A.RandomBrightnessContrast(brightness_limit=(-0.1,0.1), contrast_limit=(-0.1, 0.1), p=0.2),
    A.RandomShadow(p=0.2),
    A.GaussianBlur(p=0.2),
    A.CoarseDropout(num_holes_range=(1,8), hole_height_range=(0.01, 0.1), hole_width_range=(0.01, 0.05), fill=0, p=0.1),
    A.ToGray(p=0.25),
])

image_and_mask_aug = A.HorizontalFlip(p=0.5)

后处理

掩码后处理

我使用预测结果计算掩码每一列的加权平均，以获得亚像素级别的预测。

重采样方法

我测试了：

• scipy.signal.resample
• scipy.signal.resample_poly(padtype='line')
• torch.nn.functional.interpolate(mode="linear")

scipy.signal.resample 给出了最好的结果。

像素转序列

完整的掩码→时间序列转换 pipeline 代码，包括掩码后处理和重采样：

def pixel_to_series(pixel, length):
    _, H, W = pixel.shape
    eps=1e-8
    y_idx = np.arange(H, dtype=np.float32)[:, None]

    series = []
    for j in [0, 1, 2, 3]:
        p = pixel[j]
        denom = p.sum(axis=0)
        y_exp = (p * y_idx).sum(axis=0) / (denom + eps)
        series.append(y_exp)
    series = np.stack(series).astype(np.float32)

    if length!=W:
        resampled_series = []
        for s in series:
            rs = signal.resample(s, length).astype(np.float32)
            resampled_series.append(rs)
        series = np.stack(resampled_series)
    return series

推理

TTA

• 水平翻转

结果

提交 A (6 个模型)

公共 LB: 23.37, 私人 LB: 23.27

提交 B (11 个模型)

公共 LB: 23.34, 私人 LB: 23.23

参考文献

• https://www.kaggle.com/code/hengck23/demo-submission
• Shivashankara KK, Deepanshi, Shervedani AM, Reyna MA, Clifford GD, Sameni R. ECG-Image-Kit: a synthetic image generation toolbox to facilitate deep learning-based electrocardiogram digitization. Physiological Measurement 2024; 45:055019. DOI: 10.1088/1361-6579/ad4954
• Reyna MA, Deepanshi, Weigle J, Koscova Z, Campbell K, Shivashankara KK, Saghafi S, Nikookar S, Motie-Shirazi M, Kiarashi Y, Seyedi S, Hassannia M, Bjørnstad AM, Stenhede E, Ranjbar A, Clifford GD, and Sameni R. ECG-Image-Database: A dataset of ECG images with real-world imaging and scanning artifacts; a foundation for computerized ECG image digitization and analysis, 2024. DOI: 10.48550/arXiv.2409.16612.
• Wagner, P., Strodthoff, N., Bousseljot, R., Samek, W., & Schaeffter, T. (2022). PTB-XL, a large publicly available electrocardiography dataset (version 1.0.3). PhysioNet. RRID:SCR_007345. https://doi.org/10.13026/kfzx-aw45
• Wagner, P., Strodthoff, N., Bousseljot, R.-D., Kreiseler, D., Lunze, F.I., Samek, W., Schaeffter, T. (2020), PTB-XL: A Large Publicly Available ECG Dataset. Scientific Data. https://doi.org/10.1038/s41597-020-0495-6
• Goldberger, A., Amaral, L., Glass, L., Hausdorff, J., Ivanov, P. C., Mark, R., … & Stanley, H. E. (2000). PhysioBank, PhysioToolkit, and PhysioNet: Components of a new research resource for complex physiologic signals. Circulation [Online]. 101 (23), pp. e215–e220. RRID:SCR_007345.

代码获取

• 训练代码：https://github.com/someya-takashi/physionet-image-digitization/tree/main
• 推理代码：https://www.kaggle.com/code/takashisomeya/physionet-2nd-place-submission
