第二名解决方案 [已更新代码链接]

首先，我要感谢Kaggle社区分享了许多优秀的想法和精彩的讨论。特别感谢@nbroad和@brendanartley。祝贺获胜团队，期待你们的解决方案分享。

感谢Kaggle和主办方组织了这场有趣的竞赛。

1. 概述

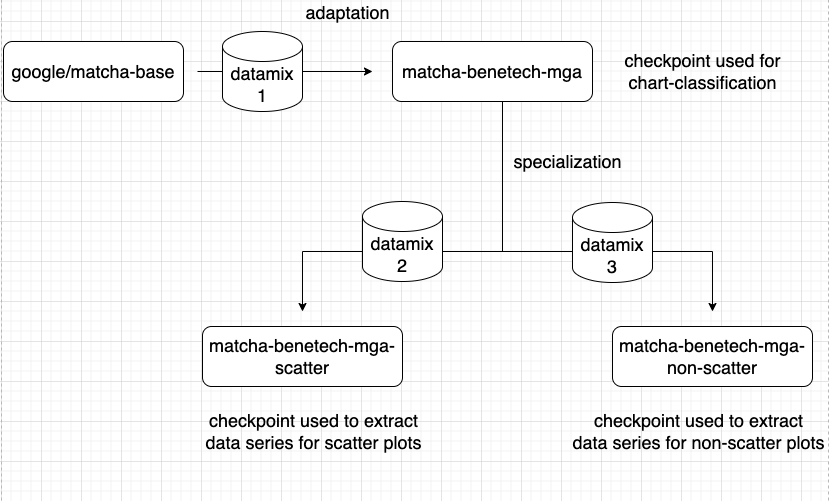

我的解决方案完全基于从google/matcha-base骨干网络微调的图像到文本模型。训练流程分为两个阶段。在第一阶段，我利用大量合成图表来适应当前任务的骨干网络。在第二阶段，我使用过采样的提取/非生成图表来专门化真实世界图表的处理流程。在此阶段，我为散点图和非散点图创建了单独的模型，主要是为了缓解预测散点数据的困难。

2. 模型

所有模型共享相同的架构（图像到文本转换器）和输入输出模式。模型输入就是图表图像本身，不需要任何提示。输出文本具有以下模板：

<|bos|> <|chart_type_start|> {chart_type} <|chart_type_end|> <|num_point_start|> {n_x} | {n_y} <|num_point_end|> <|x_span_start|> {x0} | {x1} | {x2} | … | {xn} <|x_span_end|> <|y_span_start|> {y0} | {y1} | {y2} | … | {ym}  <|y_span_end|> <|eos|>

一些细节：

• 数值使用科学计数法格式：val = "{:.2e}".format(float(val))
• 添加了直方图作为额外的图表类型，在后处理中转换为vertical_bar

3. 数据

除了竞赛数据外，我还使用了以下来源：

合成数据集

我花了大部分竞赛时间创建合成数据集。对于合成图表的底层数据，我使用了：

• Wikitables数据（维基百科表格，占25%）
  • http://websail-fe.cs.northwestern.edu/TabEL/
  • https://github.com/sunlab-osu/TURL
• 合成XY数据（占75%）
  • 分类序列：使用维基百科STEM领域的术语页面创建分类列表
  • 数值序列：随机函数生成器，确保包含各种最小-最大范围、微小值(1e-6)到大值(1e6)、包含异常值等组合

我使用matplotlib生成图表，确保它们捕捉图表约定的所有方面。例如，对于折线图，生成的图表包括共享原点图表、包含未在数据序列中的刻度标签、两个刻度标签之间的额外点标记、x刻度标签之间的不等间距等。我通过以下方式最大化图表的多样性：

• 自定义刻度标记、刻度标签、刻度方向、数值刻度标签格式（如科学计数法、不同舍入、欧洲风格格式、添加%后缀、货币符号前缀等）、主/次网格、标题、轴限制、轴线（如在y=0处设置底部轴线）、图例、标记等
• 灰度、背景纹理、纵横比（从非常宽到非常窄）
• 数据点数量（非散点图4-24个点，散点图4-64个点）
• 随机特效：y值统计文本框、水平/垂直条带、插图、随机文本、随机方程、标注最小/最大点、误差带、添加随机形状、改变线宽、颜色、数据点标记大小、阴影、误差条、斜率等
• log-log、semi-log图表、反转y轴（虽然这些不是测试集的一部分，但我的假设是它们有助于模型泛化）

合成数据集包括：

• 10万个水平条形图
• 10万个垂直条形图+直方图
• 10万个点图
• 20万个折线图
• 20万个散点图

Bartley合成数据集

• 从@brendanartley共享的合成数据集中随机选择2.5万个数据点：https://www.kaggle.com/datasets/brendanartley/benetech-extra-generated-data

伪标签

我从维基共享资源截取了约700张图像（例如：https://commons.wikimedia.org/w/index.php?search=line+plots&title=Special:MediaSearch&go=Go&type=image）。我使用伪标签，然后手动校正，生成标注。

ICDAR数据集

我使用了约1100张来自ICDAR的图像，仅包含1个XY序列（250个水平条形图 + 450个垂直条形图 + 250个折线图 + 150个散点图）。我还进行了后处理，确保标注与竞赛图表约定匹配（例如处理百分比、折线图数据的插值以匹配刻度标签等）。

4. 数据混合

• 数据混合1：用于领域适应

• 数据混合2：散点图专门化

• 数据混合3：非散点图专门化

5. 训练

训练的主要超参数是max_patches和max_length。我在不同训练阶段使用以下设置：

阶段1训练

• max_patches: 2048
• max length: 1024
• lr: 5e-5
• batch size: 2
• gradient accumulation: 16

阶段2训练 - 非散点图

• max_patches: 4096
• max length: 512
• lr: 2e-5
• batch size: 4
• gradient accumulation: 2

阶段2训练 - 散点图

• max_patches: 3072
• max length: 1024
• lr: 2e-5
• batch size: 8
• gradient accumulation: 1

作为细节，我在训练期间使用了模型权重的指数移动平均（EMA）、梯度裁剪和带线性预热的余弦调度器。

6. 增强

由于我多次重复提取图像，我决定包含以下增强：

transforms = A.Compose(
        [
            A.OneOf(
                [
                    A.RandomToneCurve(scale=0.3),
                    A.RandomBrightnessContrast(
                        brightness_limit=(-0.1, 0.2),
                        contrast_limit=(-0.4, 0.5),
                        brightness_by_max=True,
                    ),
                    A.HueSaturationValue(
                        hue_shift_limit=(-20, 20),
                        sat_shift_limit=(-30, 30),
                        val_shift_limit=(-20, 20)
                    )
                ],
                p=0.5,
            ),

            A.OneOf(
                [
                    A.MotionBlur(blur_limit=3),
                    A.MedianBlur(blur_limit=3),
                    A.GaussianBlur(blur_limit=3),
                    A.GaussNoise(var_limit=(3.0, 9.0)),
                ],
                p=0.5,
            ),

            A.Downscale(always_apply=False, p=0.1, scale_min=0.90, scale_max=0.99),
        ],

        p=0.5,
    )

7. 参考

• Matcha论文：https://arxiv.org/pdf/2212.09662v2.pdf
• https://www.kaggle.com/code/nbroad/donut-train-benetech
• https://www.kaggle.com/code/nbroad/donut-infer-lb-0-44-benetech
• https://www.kaggle.com/datasets/brendanartley/benetech-extra-generated-data
• AWP：https://www.kaggle.com/code/wht1996/feedback-nn-train/notebook

抱歉写了这么长的解决方案。如果您有任何疑问/建议，请告诉我。我计划下周发布所有脚本、配置和数据集。[编辑：代码已发布在 https://github.com/rbiswasfc/benetech-mga]
