祝贺所有获奖者，并感谢主办方举办这场有趣的竞赛。
我也想感谢我的队友@fuumin621与我一起完成这项挑战性任务。

解决方案概要

与其他解决方案类似，我们的流程也包含散点图的物体检测和其他图表的端到端图表预测。
散点图：使用YOLOX进行图表边界框检测 + 使用YOLOX进行散点检测 + 使用matcha进行最大/最小轴标签的OCR识别
其他图表：使用原始合成数据训练的deplot模型

散点检测

我们采用以下两步物体检测方法检测散点，并通过matcha读取的轴标签确定散点坐标：

步骤1. 使用YOLOX进行图表边界框检测（模型大小：x，图像尺寸：640）
步骤2. 使用YOLOX在"图表边界框裁剪"图像上进行散点检测（模型大小：x，图像尺寸：960）

步骤2的训练数据包括竞赛数据（生成的、提取的）以及来自ICDAR数据集的538个散点图。

公开榜分数 : 私有榜分数 = 0.09 : 0.29

条形图、折线图、点图

我们使用多种图表数据源训练deplot模型：

1. 生成的图表（竞赛数据）
2. 提取的图表（竞赛数据）
3. ICDAR数据集（1185个单序列 + 2992个多序列）
4. @brendanartley的50万数据集（不含散点图）
5. 原始合成数据集（垂直条形图：40000，水平条形图：40000，折线图：40000）
6. 原始合成数据集（直方图：10000）

原始数据集（由matplotlib生成）

本次竞赛的核心重点是数据生成。
我们生成具有各种模式的图表，使模型对未知的私有数据集具有鲁棒性。
生成的图表使用竞赛数据集（提取的）和ICDAR数据集进行评估。
持续的图表修改和错误分析反馈使我们能够处理困难数据。
我们的数据在提高折线图精度方面特别有帮助（因此线条是否在刻度标签上非常重要！）。

针对常见错误的改进尝试：

• 某些刻度标签上没有数值的折线图
• 降低JPG压缩质量（模拟低分辨率和模糊字符）
• 添加符号（$ % , .）区分数字和符号（如8和$）
• 扩展小数值的预测位数（如< 0.0001）
• 将标签分隔成多行
• 等...

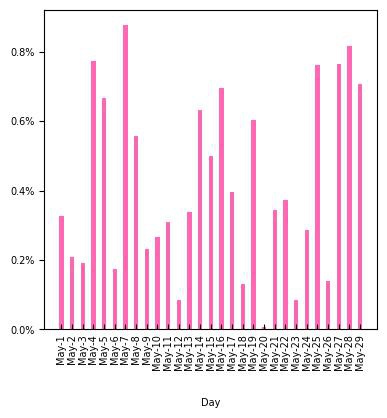

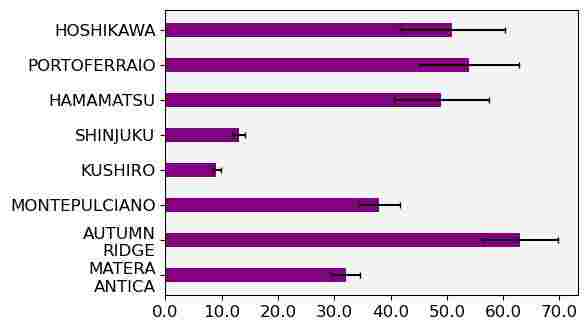

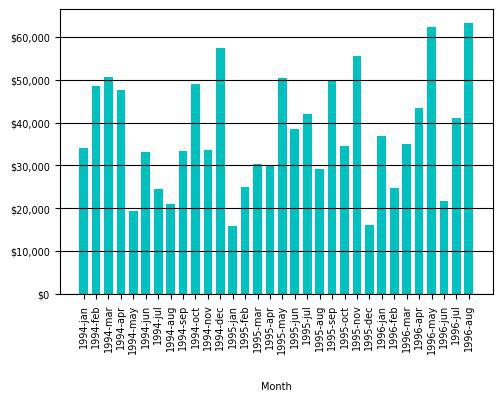

以下是生成图表的示例：

训练配置（deplot）

训练数据配置

每轮训练按上述比例随机采样各数据源的图表。

训练条件

训练轮数：50
学习率：2e-4
调度器：余弦退火
批大小（累积）：64

最终结果
