非常感谢Kaggle和Benetech举办这场有趣的竞赛，这里可以使用多种不同的方法，创意无穷无尽。考虑到私有测试集中存在强烈的分布偏移，我们对最终的成绩感到相当满意。
摘要
我们的解决方案包含三个主要组成部分：
- 合成数据生成
- 三阶段训练matcha模型
- 单独处理散点图
1. 合成数据生成
早期我们就意识到这场竞赛的独特之处：我们不受限于现有数据集。如果模型在处理某些图表模式时遇到困难，我们可以生成大量具有这些模式的图表，而matcha模型非常强大，能够从中学习。
我们开始基于这个出色的仓库进行开发：https://github.com/rakutentech/chart-synthesizer。我们使用竞赛提取的数据和ICDAR数据作为验证，并尝试模拟其中的各种模式。例如：
- 不同的字体、刻度方向、刻度样式、背景颜色、网格样式等
- 为条形图和线图添加误差线
- 将直方图作为独立的图表类型生成
- 困难的线图模式，例如当线条起始点非常靠近刻度标记但未接触时，如果没有额外的训练数据，模型很可能会将该刻度值包含在预测中
- 添加模糊和噪声效果，以还原提取图表的外观

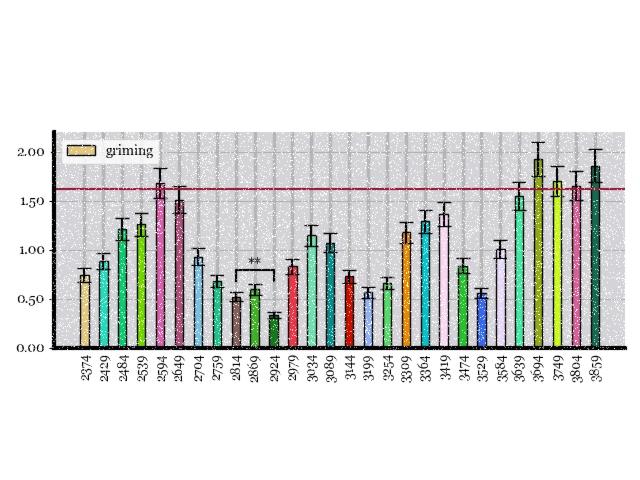

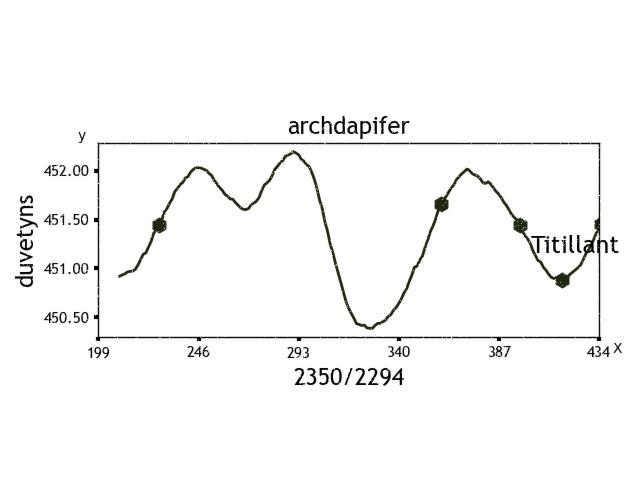

我们生成数据的一些示例：
在每一轮训练中，我们都会分析验证集，找出得分较低的模式，并将这些模式添加到图表生成代码中。通过重复这一过程，我们的公共排行榜得分从0.74提升到了0.82。
借助我们的生成代码，可以为每个训练阶段创建所需数量的条形图、线图和散点图。对于点图，我们从@brendanartley提供的优秀数据集中采样了10,000张图像。
2. matcha模型的三阶段训练
感谢@nbroad的慷慨分享，我们使用`matcha-base`模型参赛并迅速取得了不错的成绩。
训练分为三个阶段：
- 从`matcha-base`检查点开始，将模型作为图表分类器进行训练。该模型训练5个epoch，使用少量合成数据并对提取的数据进行过采样
- 使用第一阶段的权重，继续训练10个epoch以从所有图表类型中提取数据序列。在此步骤中，我们添加了大量自行生成的合成数据（约150,000张图像）与原始数据集结合
- 使用第二阶段的权重，针对每个图表类型组分别微调模型5个epoch：
- 垂直条形图/点图（添加50,000张合成垂直条形图、5,000张直方图、5,000张点图）
- 水平条形图（添加50,000张合成图）
- 线图（添加200,000张合成图）
- 散点图（添加30,000张合成图）
在推理时，首先运行图表分类器，然后每组图表将由各自的专用模型处理。
最初我们的流程只有第2步和第3步，并使用第2步的模型作为分类器。但后来我们观察到，添加大量合成数据会降低分类任务的性能。因此，我们将分类器的训练单独分离出来。
也可以使用简单的CNN进行分类任务，但从早期实验来看，使用matcha能获得略好的性能，因此我们坚持使用它。
部分训练细节：
- 第一阶段和第二阶段的学率为3e-5，第三阶段为2e-5，使用带预热的余弦调度
- Adafactor优化器
- 最大patch数2048，最大长度512
- 冻结编码器的前4层
- 预测字符串：
<chart_type><start>x1|y1;…;xn|yn<end> - 直方图在训练时被视为独立的图表类型，在推理时映射回垂直条形图
- 基于数据系列范围进行动态舍入
3. 散点图处理
虽然上述方法帮助我们在线图、点图和条形图中取得了良好效果，但我们发现散点图对matcha来说更难处理。因此，我们为散点图开发了独立的方案：
- 绘图区域和刻度标签检测：使用CACHED的输出
- 文本行旋转：使用MobilenetV2骨干网络训练角度分类任务
- 文本行OCR：使用vietocr的seq2seq模型训练文本行读取任务。我们修改了编码器，使用带空洞卷积的ResNeXt50
- 散点标记检测：使用CoaT骨干网络的Mask-RCNN完成此任务。我们使用detectron2训练了该模型
- 每个标记的最终值通过标记位置、刻度标签位置和刻度值推导得出
这一流程帮助我们在散点图的公共榜上获得0.09分，私有榜上获得0.28分，这也是我们能够在私有测试集中存活的关键。
感谢您的阅读，如有任何问题请随时联系我们。
更新：我们的解决方案推理笔记本现已发布：https://www.kaggle.com/code/qdv206/benetech-5th-place-inference
