第7名解决方案 - 无外部数据

在本次竞赛中，我选择使用多模型流水线方案而非端到端模型（如Donut、Deplot或Matcha）。做出此选择的原因是：仅使用Kaggle数据测试的端到端基线模型表现不佳，且需要高性能设备训练并耗费大量数据生成时间。

模型组成

• 图像分类：用于识别图表类型
• 文本检测：检测X/Y轴标签
• 文本识别：读取检测区域文本（仅使用预训练模型，未微调）
• 目标检测：识别X/Y轴刻度、散点及垂直/水平条形
• 目标分割：分割折线图的线条及垂直条形（用于判断是否为直方图）
• 预训练Deplot模型：作为流水线失效时的备用方案（559个CV文件中仅使用1次）

数据处理

• 仅使用Kaggle官方数据
• 将`extracted`数据按50%训练集/50%验证集划分
• 所有`generated`数据用于训练集
• 最终使用全部数据训练各模型的最终权重

结果

• 最佳CV分数 - 公开榜分数（仅训练数据）：0.871 - 0.86
• 私有榜分数：0.67
• 最佳公开榜 - 私有榜分数：0.86 - 0.69

流水线细节

步骤0：图表类型分类

使用v2s骨干网络进行分类，交叉验证准确率达99.2%。

通用处理流程（适用于所有图表类型）

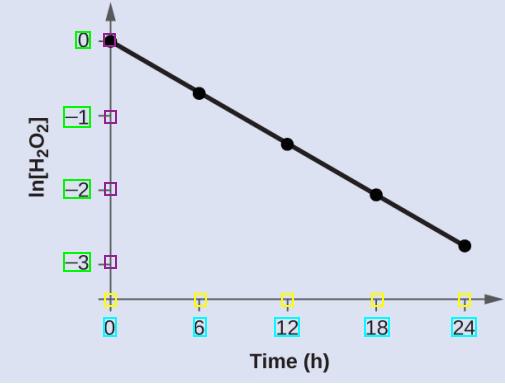

步骤1：检测并读取X/Y轴标签

• 使用文本检测模型识别标签多边形区域
• 通过文本识别模型读取多边形内文本
• 后处理：
  • 对X标签：从图像顶部到底部绘制水平线，选择与最多X标签多边形相交的直线（因文本检测模型存在误差）
  • 对Y标签重复相同处理

步骤2：检测X/Y轴刻度

• 使用目标检测模型识别刻度
• 后处理：通过绘制水平线过滤X刻度，垂直线过滤Y刻度

步骤3：映射标签与刻度

• 基于标签与刻度的相对位置，在X轴方向使用IOU建立1对1映射，忽略无法配对的标签/刻度
• 针对非直线型X标签的优化：
  • 从多边形提取X标签矩形区域
  • 以矩形各边中心为顶点绘制菱形
  • 在菱形最高点创建新矩形作为映射基准

垂直条形图处理

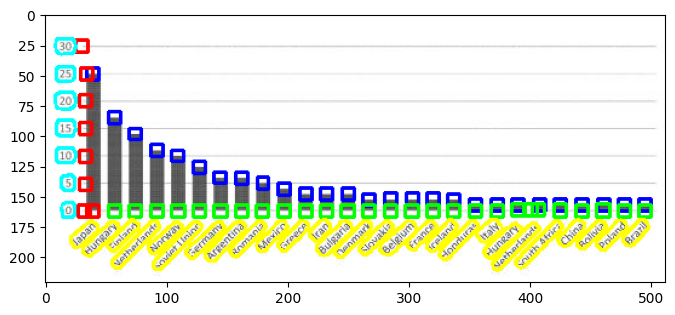

步骤4：检测条形顶部数值点

使用目标检测识别条形顶部点（称为"数值框"，因预测为矩形框而非点）

步骤5：映射X刻度与数值框

采用与标签-刻度映射相同的方法

步骤6：计算条形数值

• 将数值框中心投影到Y轴
• 根据最近两个Y刻度的值计算最终数值：
  数值框值 = Y1值 - abs((Y2值 - Y1值) / (Y2像素 - Y1像素) * (数值Y像素 - Y1像素))

直方图判断方法：

• 基于直方图各柱状条紧密相邻无间隙的特征
• 使用条形分割模型检测区域
• 计算X轴方向占比：若分割区域宽度超过首末条形间距的95%，则判定为直方图

水平条形图处理

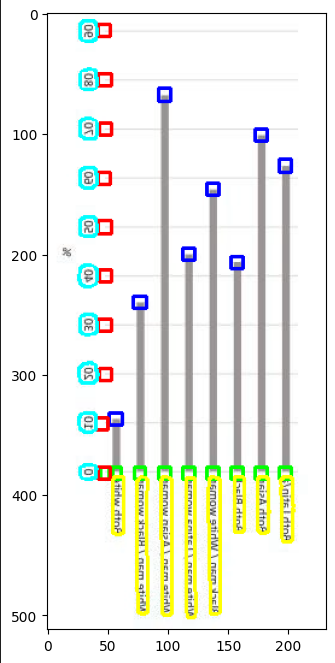

• 将图表顺时针旋转90度后水平翻转，转换为垂直条形图结构
• 应用相同的垂直条形图处理流程

折线图处理

步骤4：线条分割

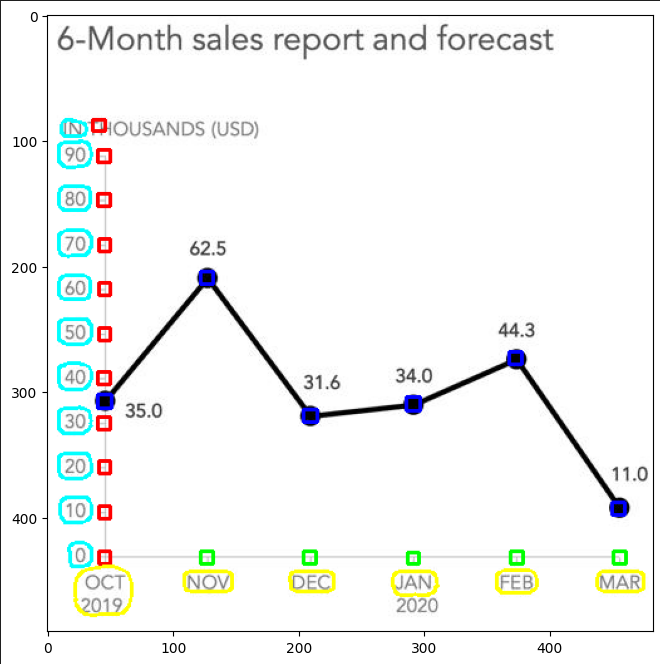

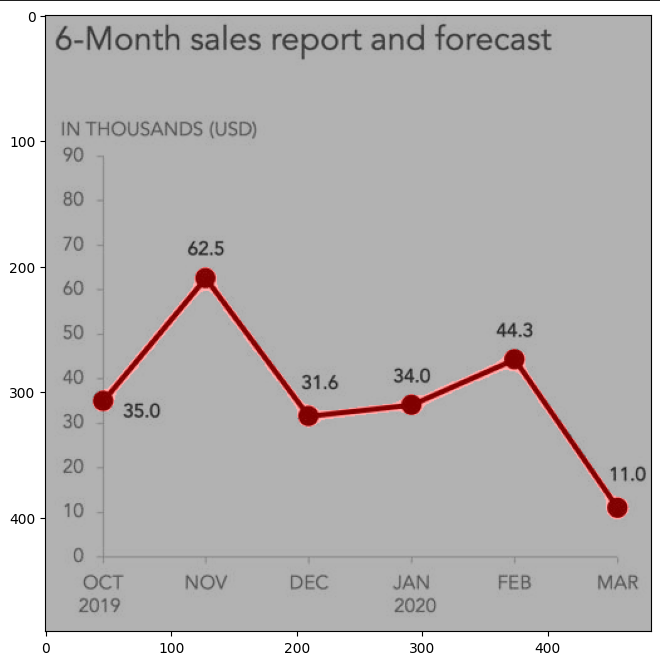

使用分割模型识别线条，对虚线进行连接处理形成连续线条

步骤5：投影筛选

• 将线条投影到X轴，保留可在X维度投影到线条的X标签与刻度
• 获取对应剩余X标签的数值框

步骤6：计算数值点

• 将数值框中心投影到Y轴
• 与最近两个Y刻度的值比较计算最终数值

散点图处理

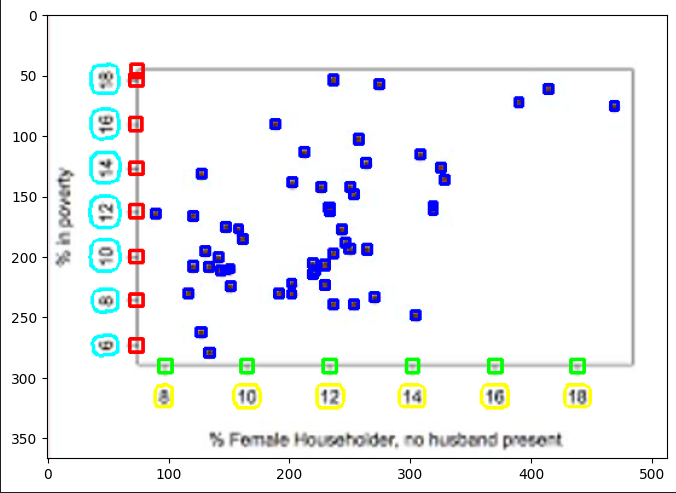

步骤4：散点检测

通过目标检测识别散点，计算包含散点的最大连通矩形区域，取所有图表框尺寸的平均值作为统一框大小

步骤5：映射刻度与数值框

在Y轴维度采用与垂直条形图相同的映射方法

步骤6：计算散点数值

• 将数值框中心投影到X/Y轴
• 分别与最近两个X/Y刻度的值比较计算最终坐标值

点图处理

处理方式与垂直条形图相似，但当X标签为数值型时，采用散点图的后处理方法

其他计算机视觉后处理亮点

• 为避免文本识别错误，保留Y标签值为最长递增序列
• 因预训练文本识别模型不含空格，使用额外文字检测模型分割多边形内单词，并按几何位置排序提升准确性
