第14名解决方案

首先，祝贺获胜的团队！这项任务非常有趣且具有挑战性。我希望能从排名靠前的解决方案中学到很多东西。

我的解决方案包括图表类型分类、针对散点图的模板匹配，以及针对其他图表类型的pix2struct模型。

图表类型分类

我在ICDAR数据集中约70,000张图像上微调了resnet18d，在提取的数据上准确率达到0.995。

针对散点图的模板匹配

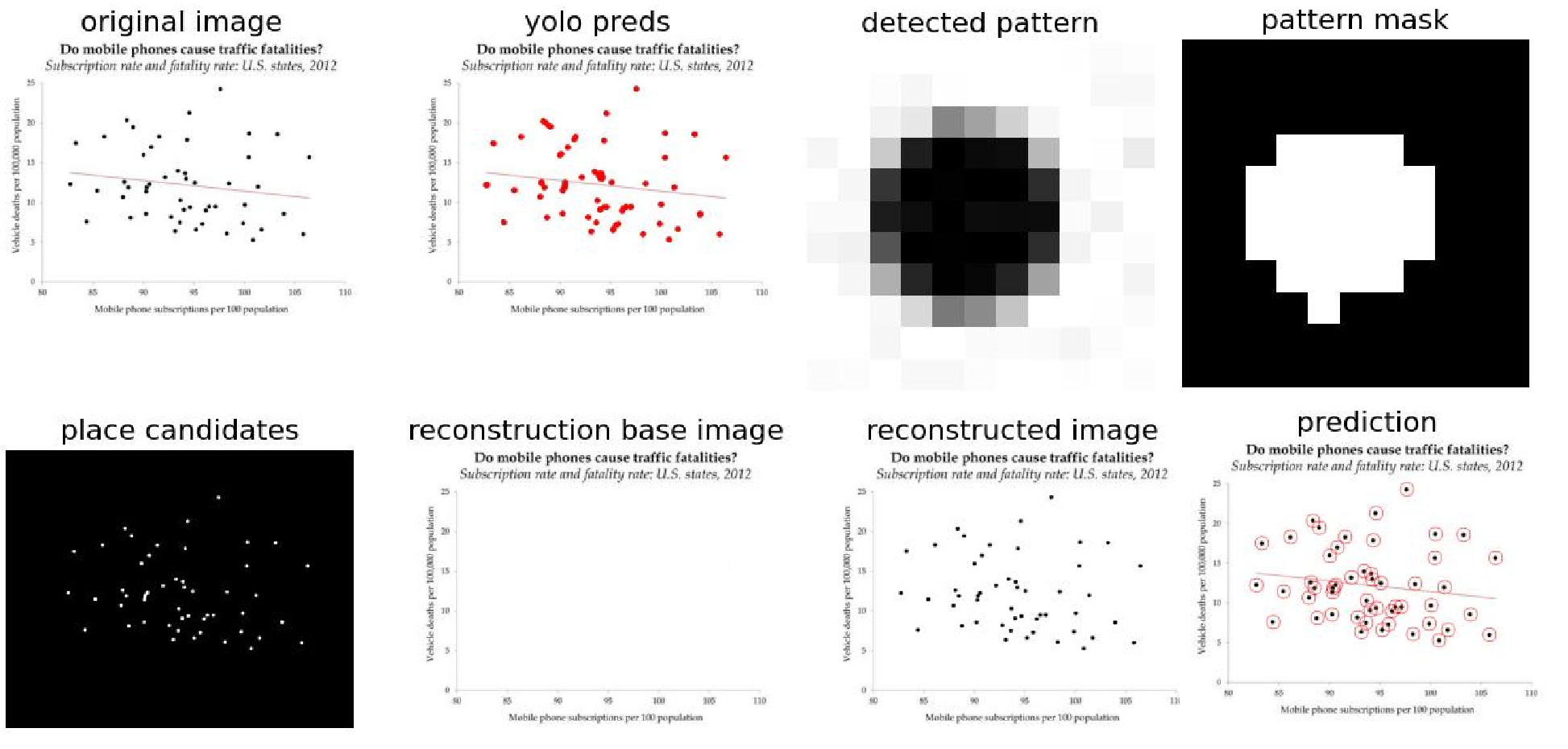

散点图通常需要大量数据点，并且需要较长的标记长度。我通过目标检测、OCR和模板匹配来解决这个问题。该方法在提取数据上的得分为0.51。算法如下：

1. 通过YOLOX（im_size=480）检测数据点和轴文本
2. 使用检测到的点中置信度最高的点生成数据点模式
3. 根据模式的RGB值与背景颜色之间的距离来识别模式的形状
4. 扫描整个图像，并计算与模式的相似度得分（L2距离）
5. 选择约1000个相似度得分最高的像素作为候选点
6. 用背景颜色填充包含数据点的矩形区域，并将其作为重建的基础
7. 按相似度得分从高到低的顺序取出候选点，并在满足以下两个条件时放置模式：
   1. 放置模式后与原图像的L2误差比不放置模式时更小
   2. 与现有模式的重叠不超过30%

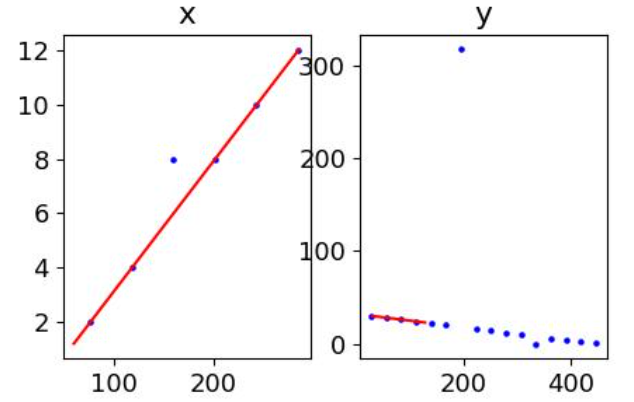

由于简单线性回归容易受到离群值的影响，我尝试使用某种形式的鲁棒回归。考虑到RANSAC和huber等方法需要尺度参数，并且由于数据量小，参数容易过拟合数据集，我实现了一种无需任何超参数的简单鲁棒回归。连接所有两点对形成一条直线，并计算斜率和截距。所需的回归线通过使用所有计算出的斜率和截距的中位数来获得。

其他类型的Pix2Struct模型

• 标签采用xyxy格式
• 数值的小数部分四舍五入到4位有效数字
• 对平移、旋转、噪声、色调等进行增强
• 预训练模型：MatCha-base
• 超参数：
  • max_length: 512
  • max_patches: 2048
  • lr: 1e-5
  • 调度器: get_cosine_schedule_with_warmup
  • num_warmup_steps: 1000
  • weight_decay: 1e-5
• 训练数据：
  • 提取的数据 (1118)
  • 生成的数据 (999)
  • ICDAR (已标注 1286 + 伪标注和手动标注 2988)
