第28名解决方案

首先，我们要感谢Kaggle和Benetech举办了这场非常有趣的比赛。参与其中非常有趣，我们从中学习到了大量知识。😀

我们结合了图像分类、目标检测、Donut、PaddleOCR、TrOCR以及大量的后处理！😅

---

模型

我们针对以下任务训练了模型：

1. 图表类型分类 - ResNet34
2. X轴刻度标签旋转与非旋转分类 - ResNet34
3. 水平条形检测 - 使用ResNet50-FPN骨干网络的FasterRCNN
4. 垂直条形检测（在直方图流程中也使用）- 使用ResNet50-FPN骨干网络的FasterRCNN
5. 折线点检测 - 使用ResNet50-FPN骨干网络的FasterRCNN
6. 散点与圆点检测（使用单个模型处理两者）- 使用ResNet50-FPN骨干网络的FasterRCNN
7. 刻度线检测 - 使用ResNet50-FPN骨干网络的FasterRCNN
8. X轴刻度标签检测（仅用于检测非旋转的X轴刻度标签）- 使用ResNet50-FPN骨干网络的FasterRCNN
9. Y轴刻度标签检测 - 使用ResNet50-FPN骨干网络的FasterRCNN
10. Donut（仅用于识别旋转的X轴刻度标签）- 'naver-clova-ix/donut-base'

此外，我们按原样使用了以下模型（即，未进行任何微调）：

1. 用于多行文本检测并转换为单行文本的PaddleOCR - PP-OCRv3
2. 用于单行文本OCR识别的TrOCR - 'microsoft/trocr-base-printed'

注意：我们使用PaddleOCR是因为TrOCR只能读取单行文本。对于单行文本，我们发现TrOCR非常准确。

---

推理示例

以下图像是使用上述每个模型的推理示例：

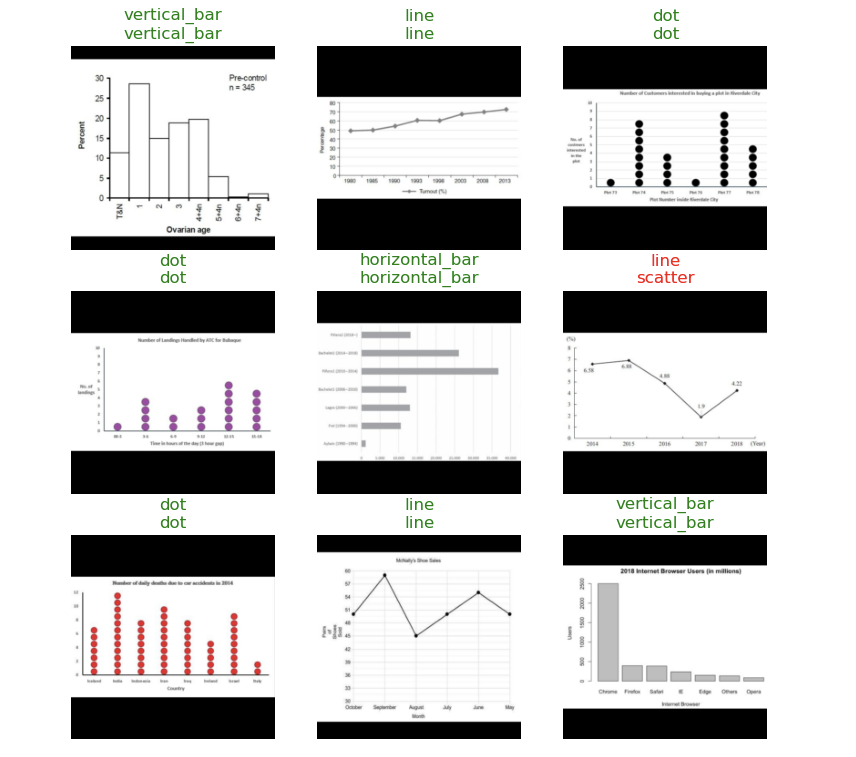

图表类型分类：

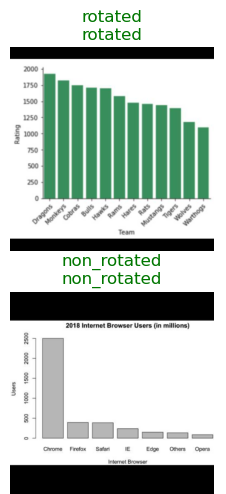

X轴刻度标签旋转与非旋转分类：

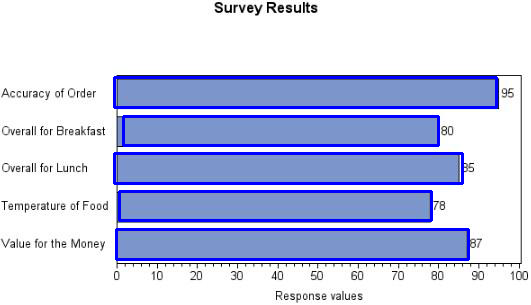

水平条形检测：

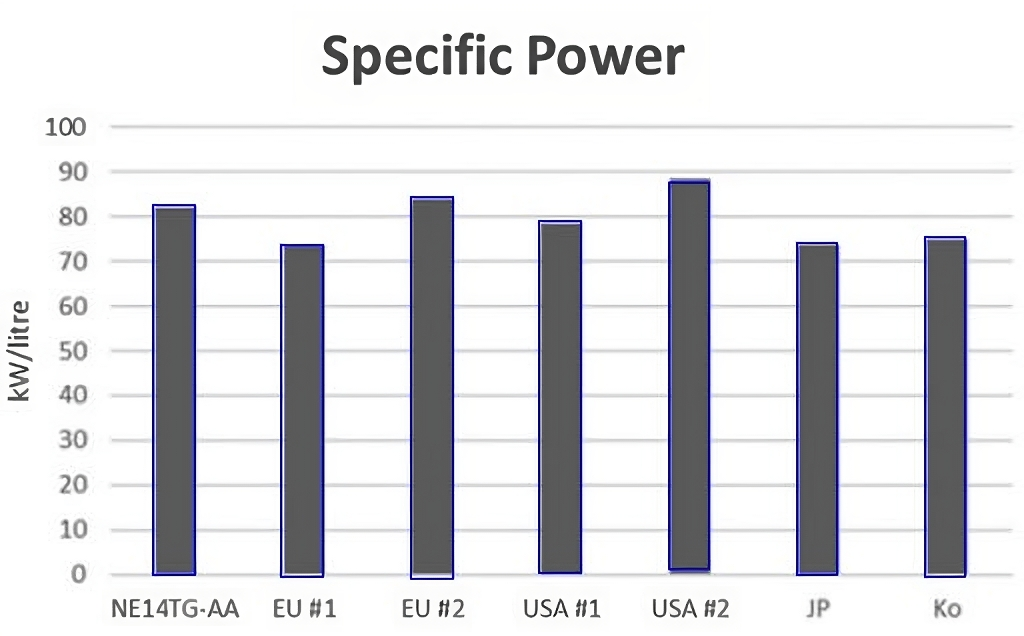

垂直条形检测（在直方图流程中也使用）：

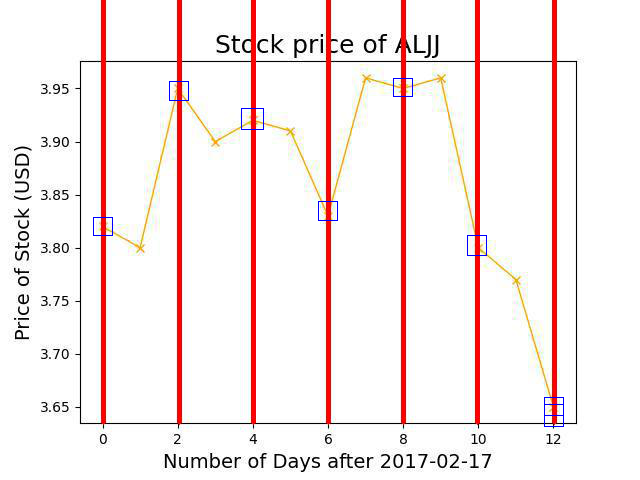

折线点检测：

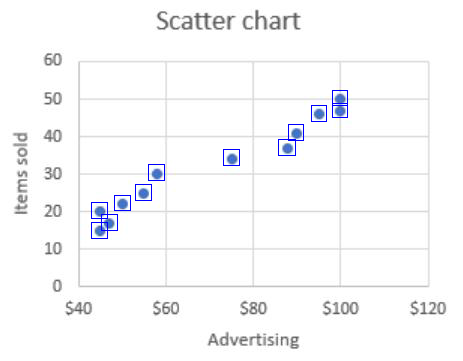

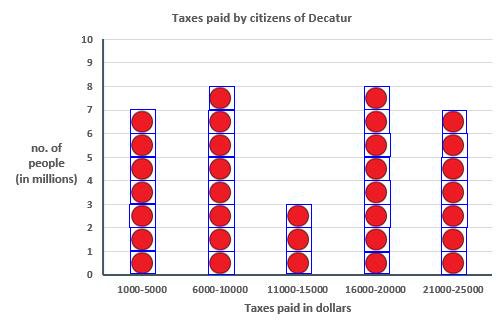

散点与圆点检测（使用单个模型处理两者）：

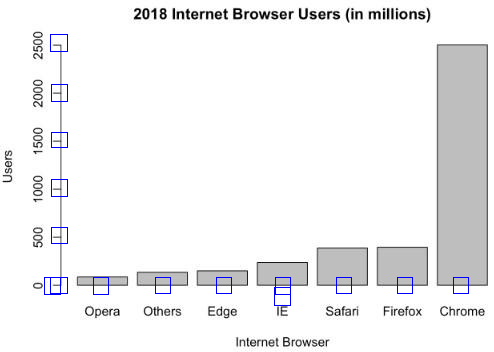

刻度线检测：

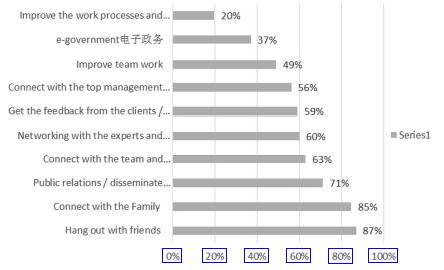

X轴刻度标签检测（仅用于检测非旋转的X轴刻度标签）：

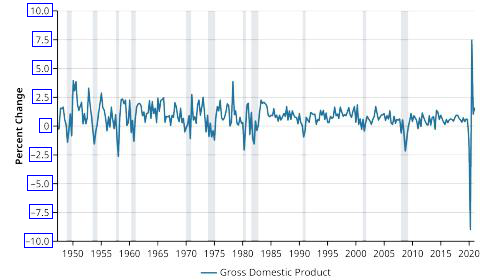

Y轴刻度标签检测：

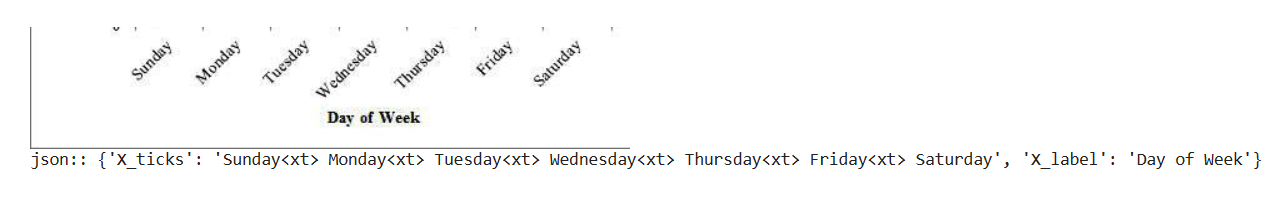

Donut（仅用于识别旋转的X轴刻度标签）：

注意：我们仅在包含旋转文本的X轴下方图像块上训练Donut模型。

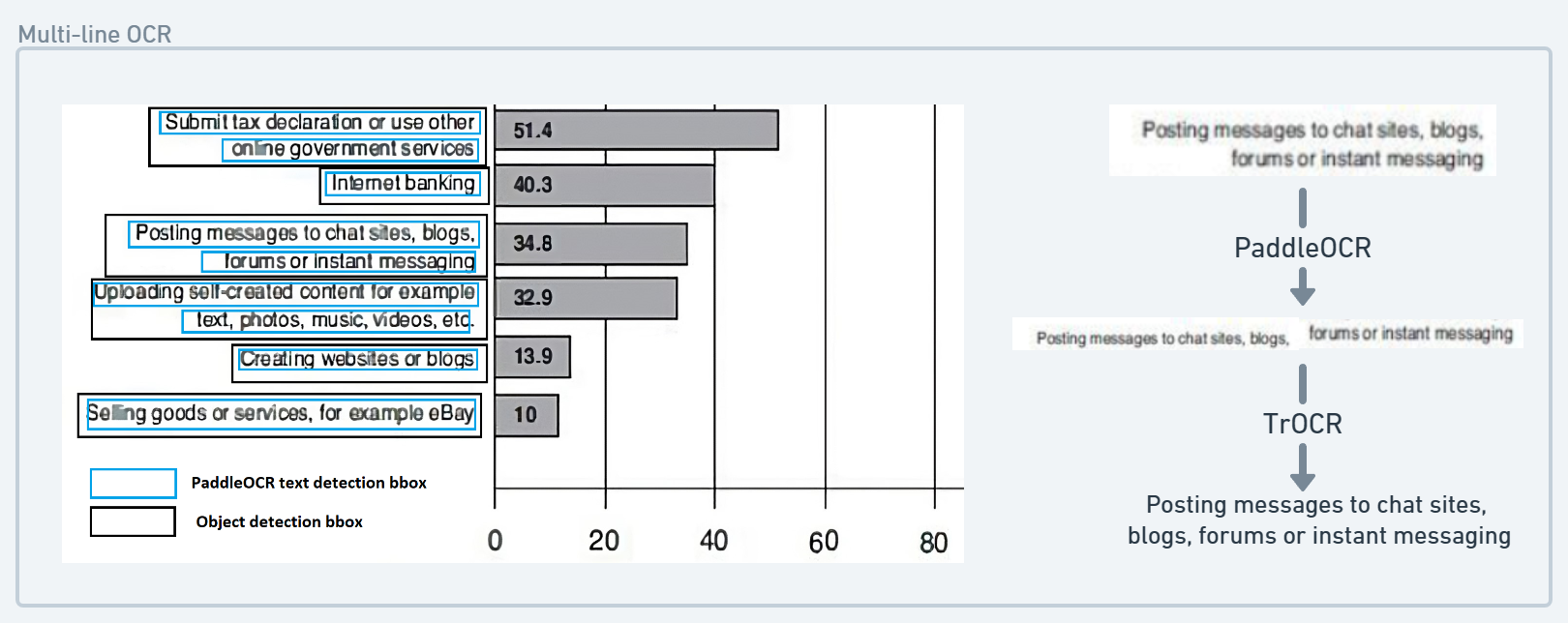

PaddleOCR（用于多行文本检测并转换为单行文本）：

TrOCR（用于单行文本OCR识别）：

图像片段：

输出："A. Total Genotoxic Potency"

---

深度学习框架

我们使用了：

• 图像分类 - fastai
• 目标检测 - IceVision + fastai
• Donut - Hugging Face Transformers Trainer API

---

数据

除了比赛数据集外，我们还使用了来自ICPR 2022 CHART数据集的一些额外图像，该数据集可在以下网址获取：https://chartinfo.github.io/toolsanddata.html

图表元素的边界框注释是通过以下方式添加的：（i）自定义Python脚本或（ii）手动注释工具，即Make Sense（https://www.makesense.ai/）和Roboflow。注释以PASCAL VOC格式创建。

对于折线点检测、散点检测和刻度线检测，我们不得不将原始点注释转换为边界框注释。我们注意到边界框大小的选择对性能有很大影响。因此，我们尝试了几种边界框大小，发现以下尺寸效果良好：

对于X轴刻度标签检测和Y轴刻度标签检测，我们发现给提供的边界框添加2像素边距能提高性能。

最后，我们发现极少数图像中，一个或多个边界框超出了图像边界。我们从数据集中删除了这些图像。

---

模型验证方案

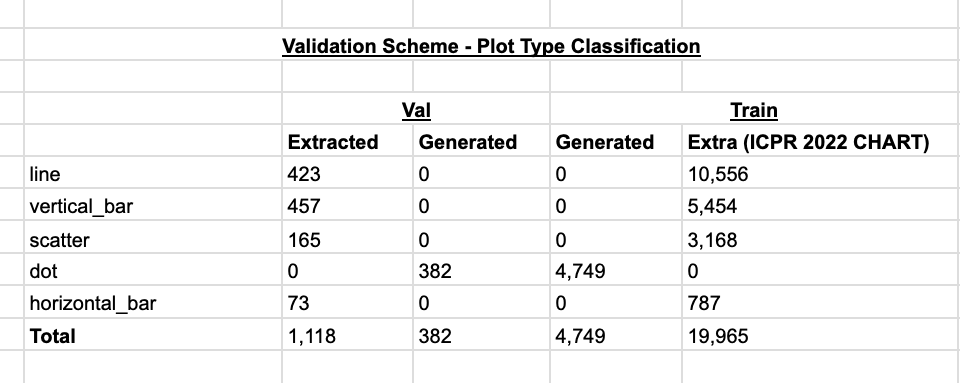

图表类型分类：

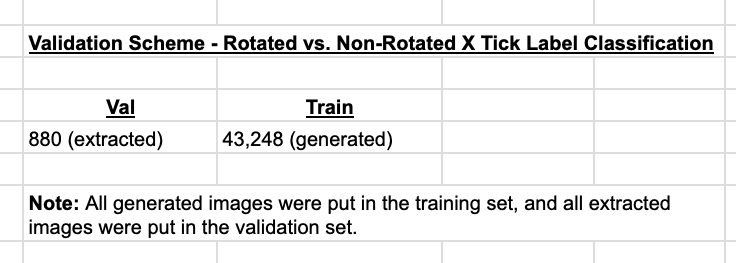

X轴刻度标签旋转与非旋转分类：

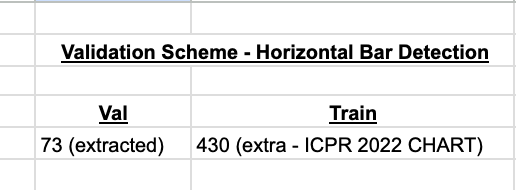

水平条形检测：

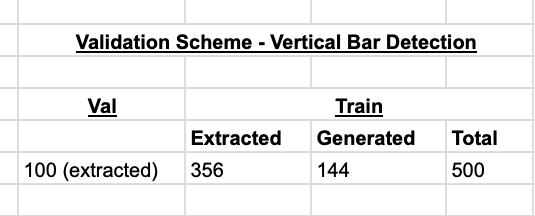

垂直条形检测（在直方图流程中也使用）：

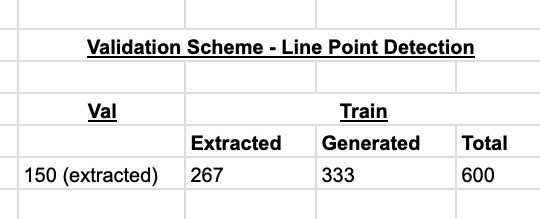

折线点检测：

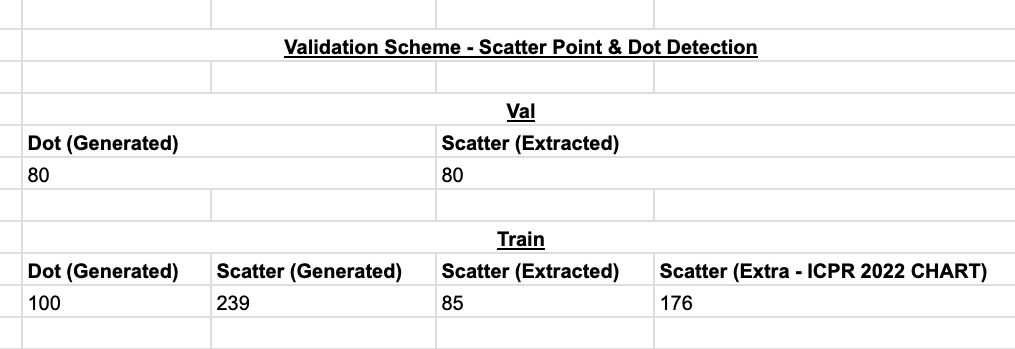

散点与圆点检测（使用单个模型处理两者）：

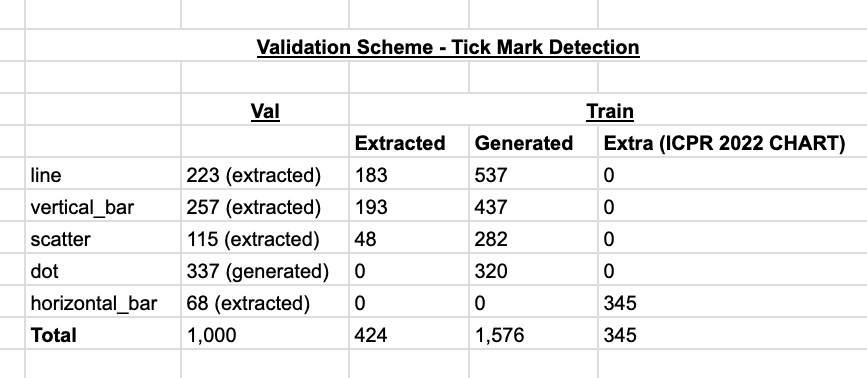

刻度线检测：

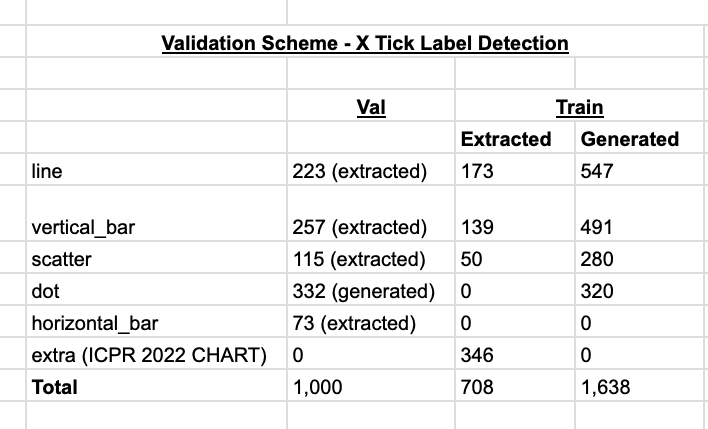

X轴刻度标签检测（仅用于检测非旋转的X轴刻度标签）：

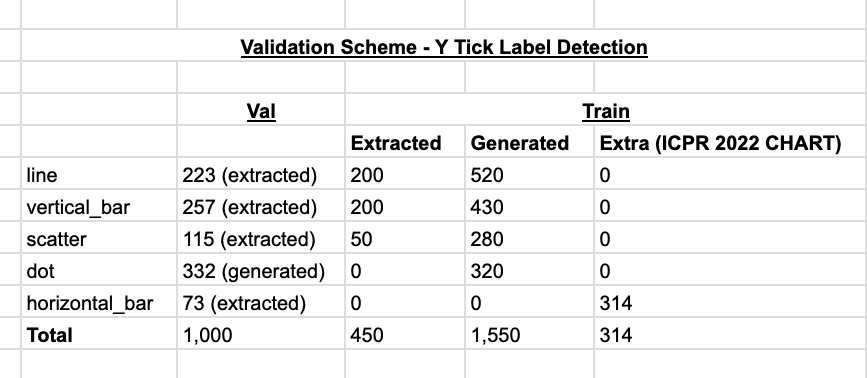

Y轴刻度标签检测：

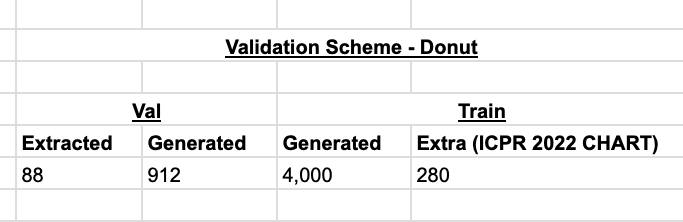

Donut（仅用于识别旋转的X轴刻度标签）：

---

处理流程

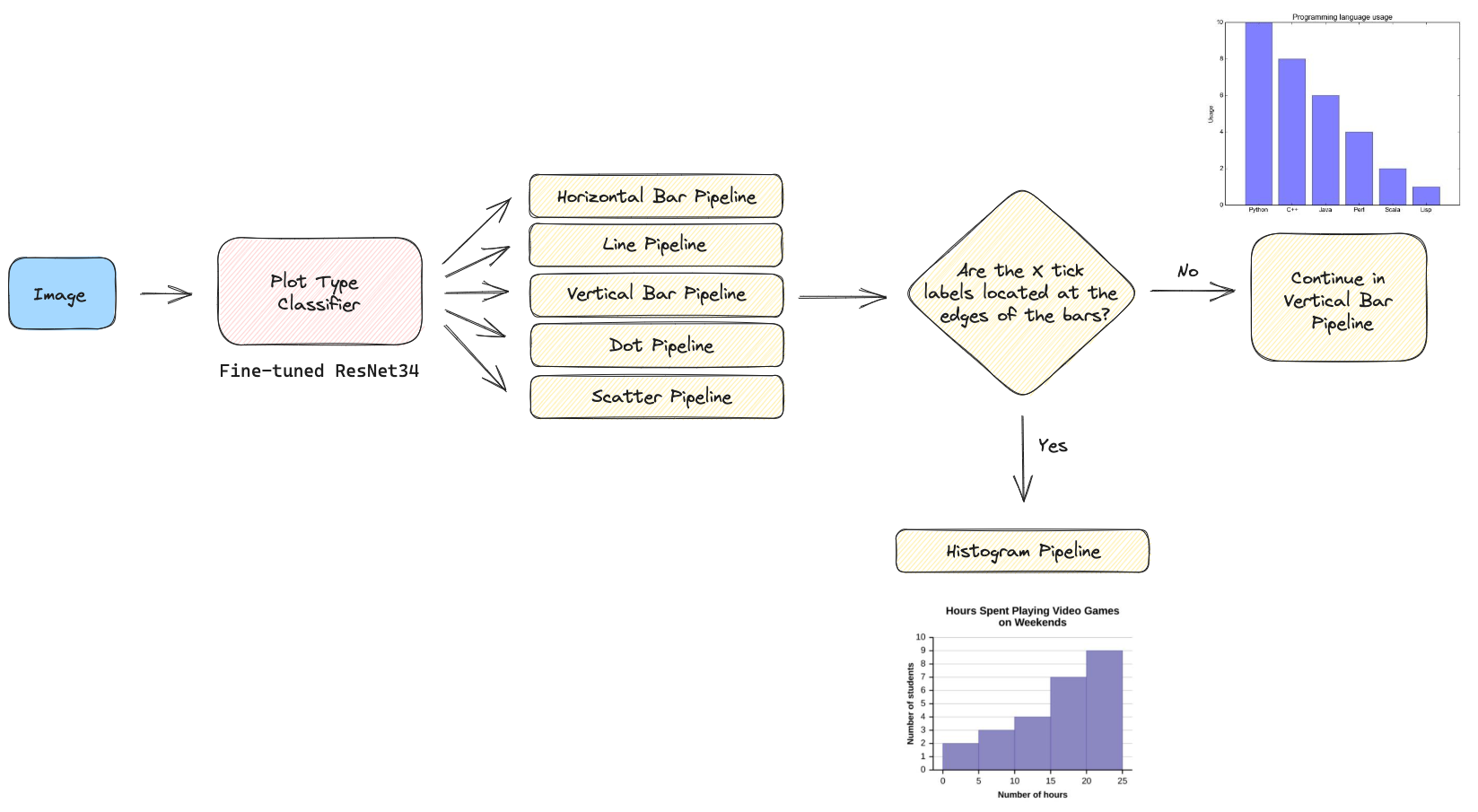

图像分类

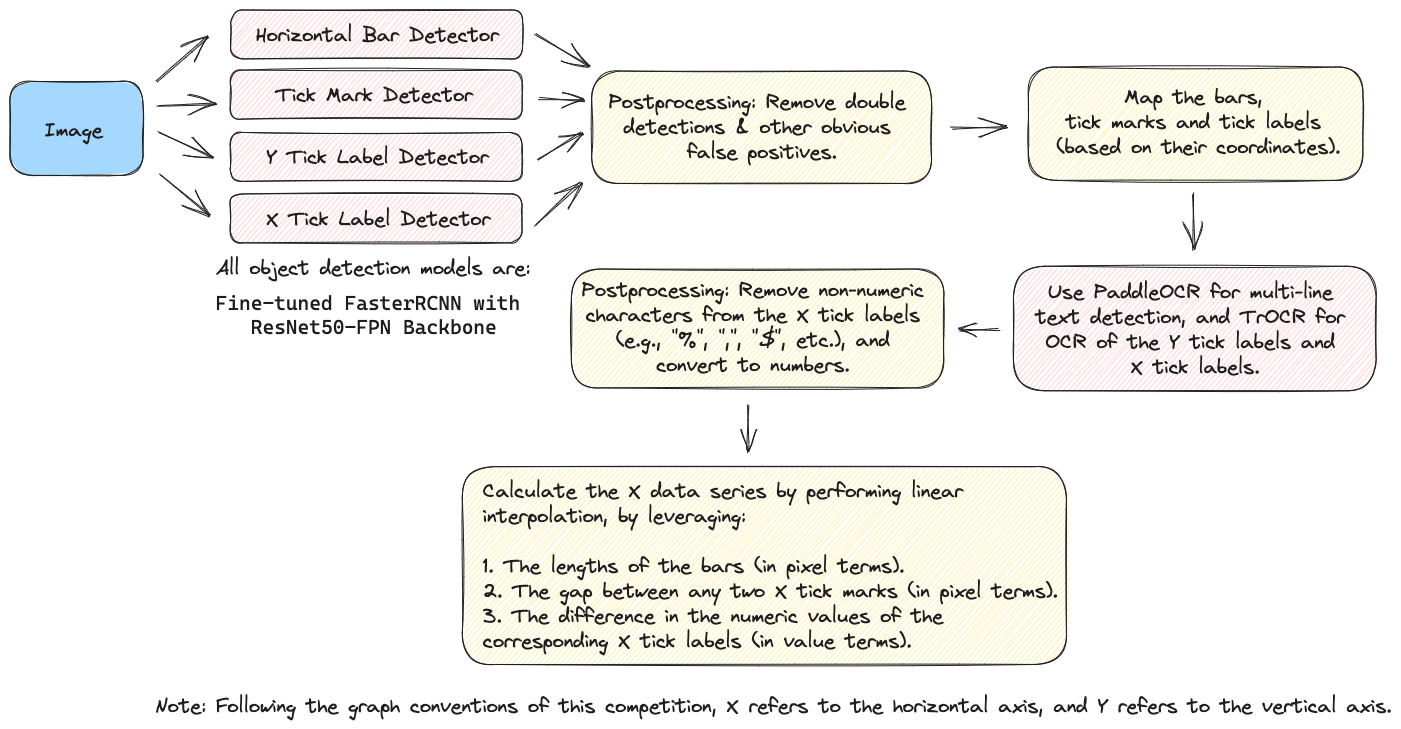

水平条形流程

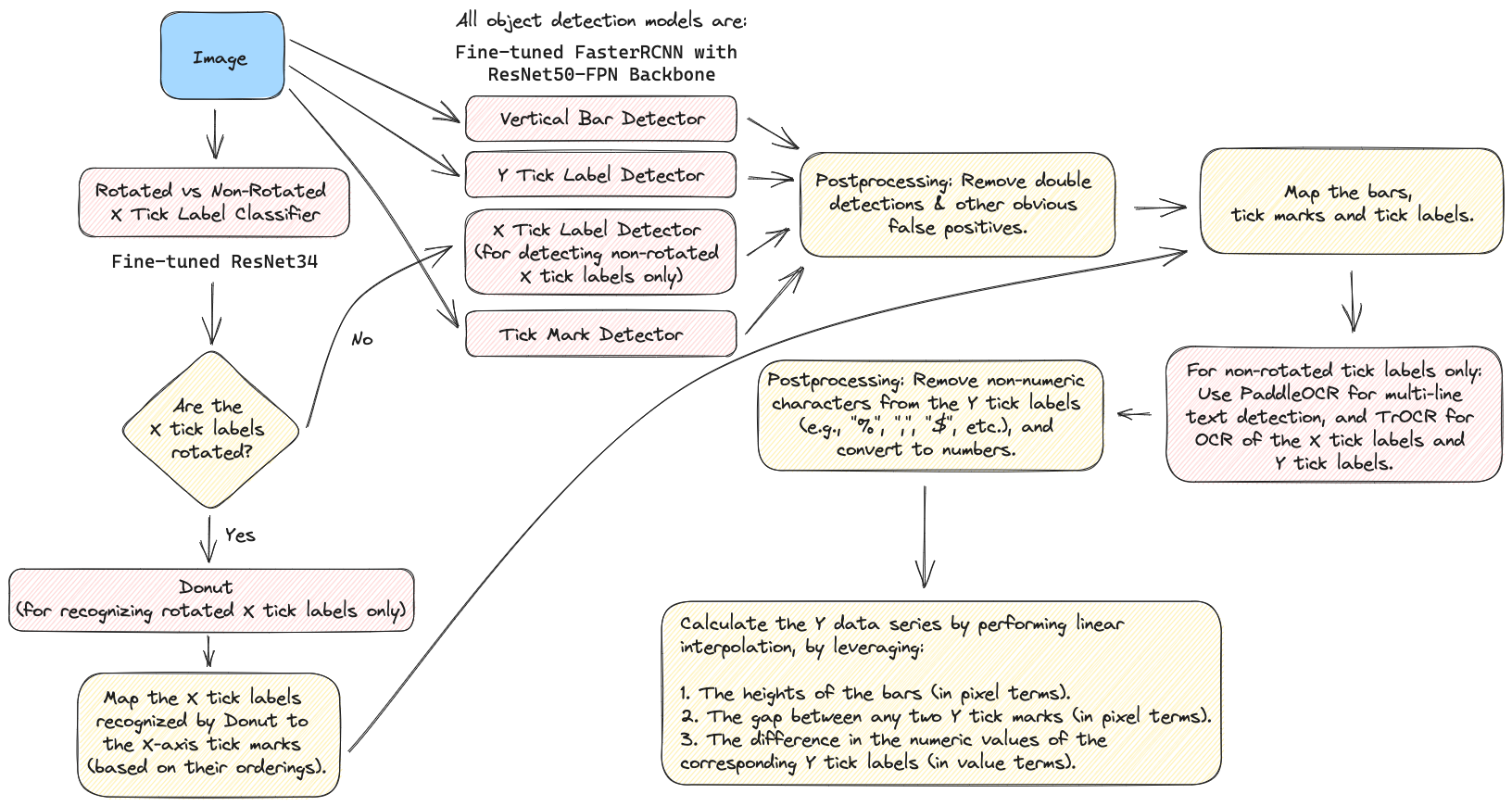

垂直条形流程

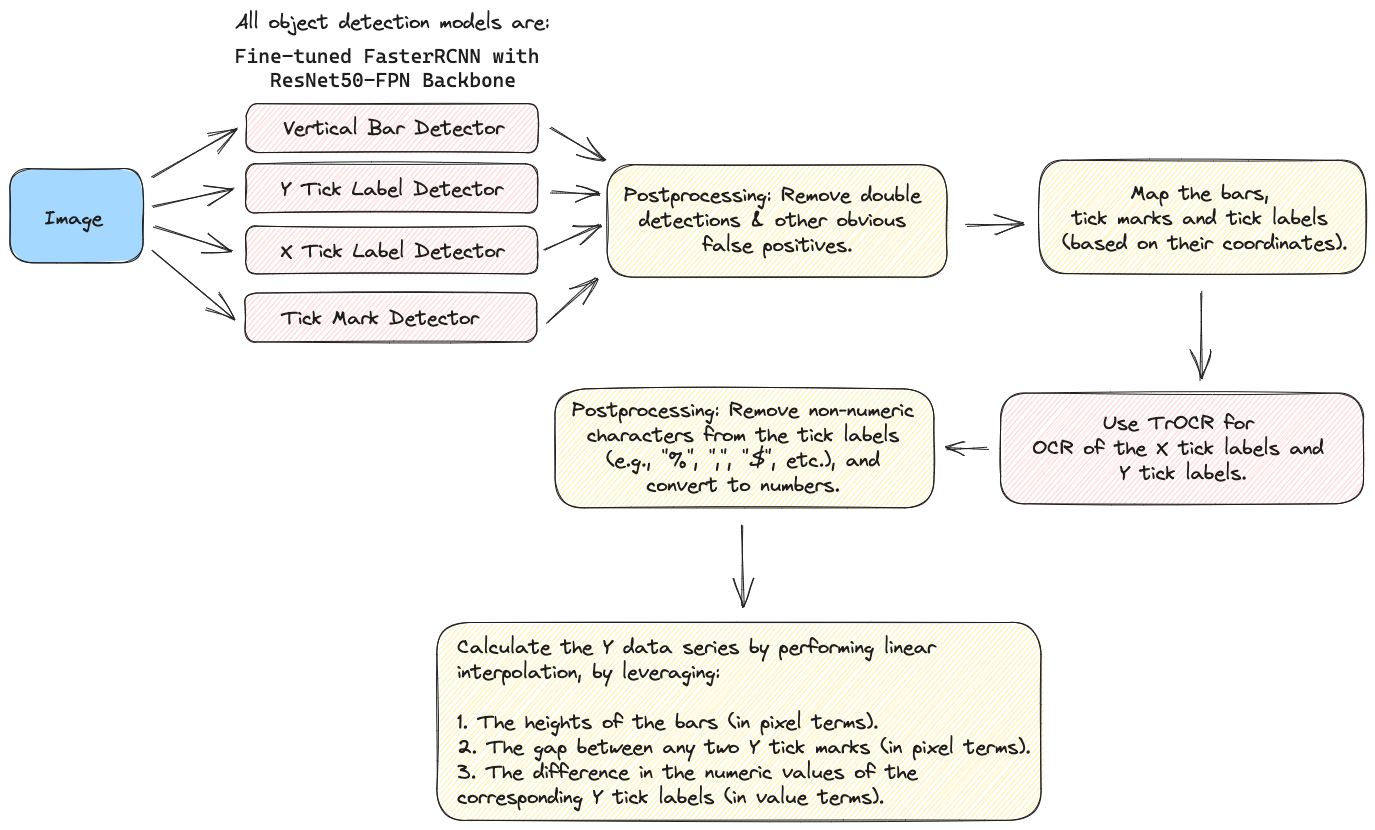

直方图流程

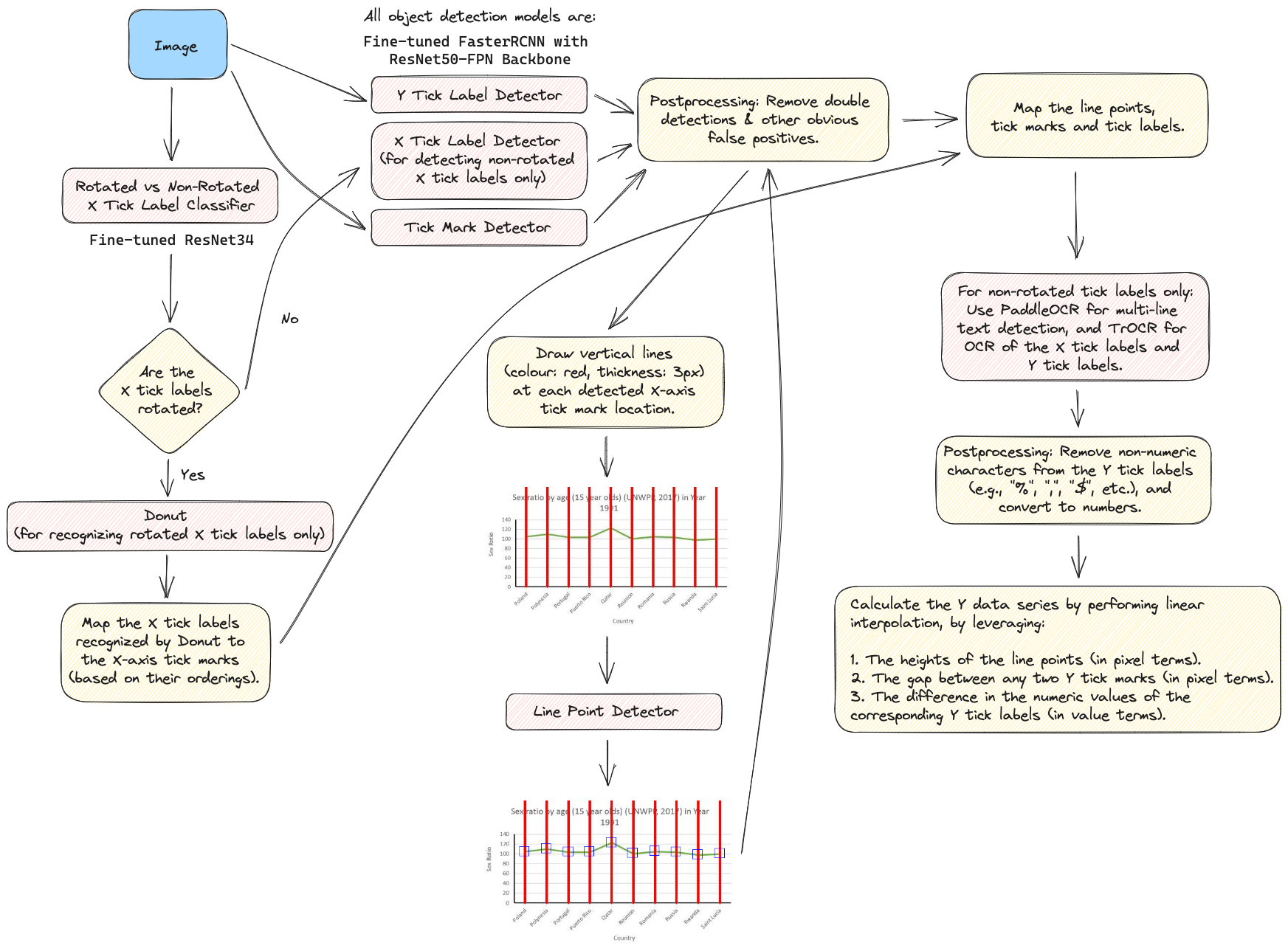

折线流程

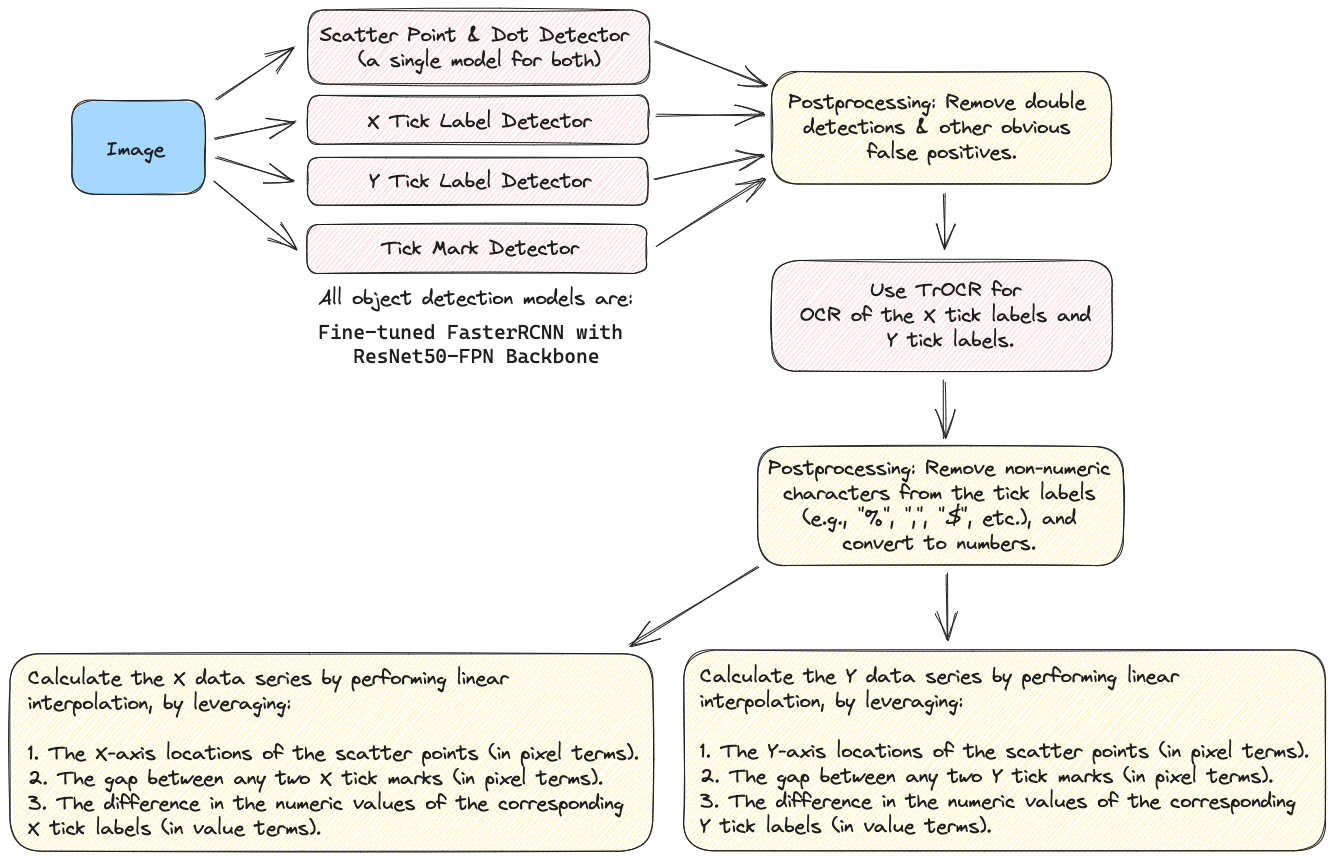

散点流程

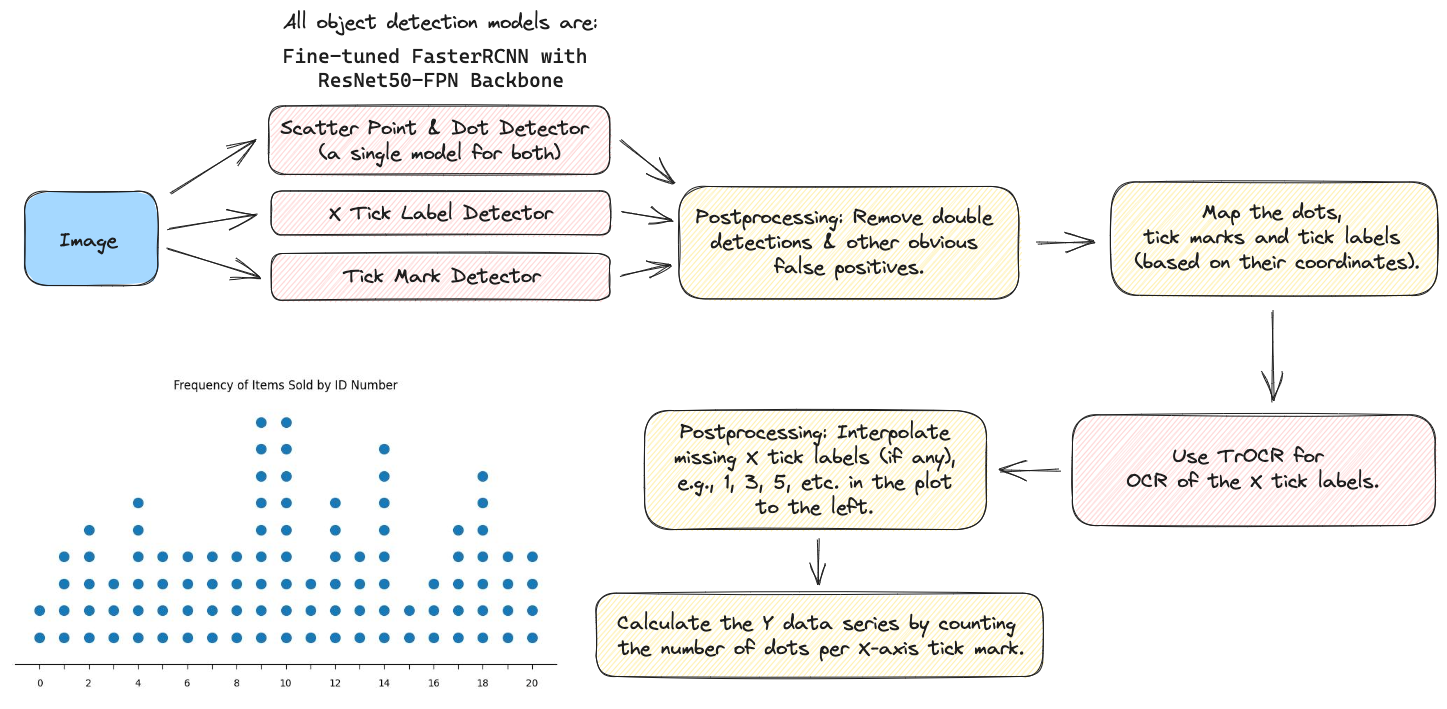

圆点流程

---

结果

---
